2009년 12월 1일 화요일

사출기 산업용 Color CRT모니터수리 팁

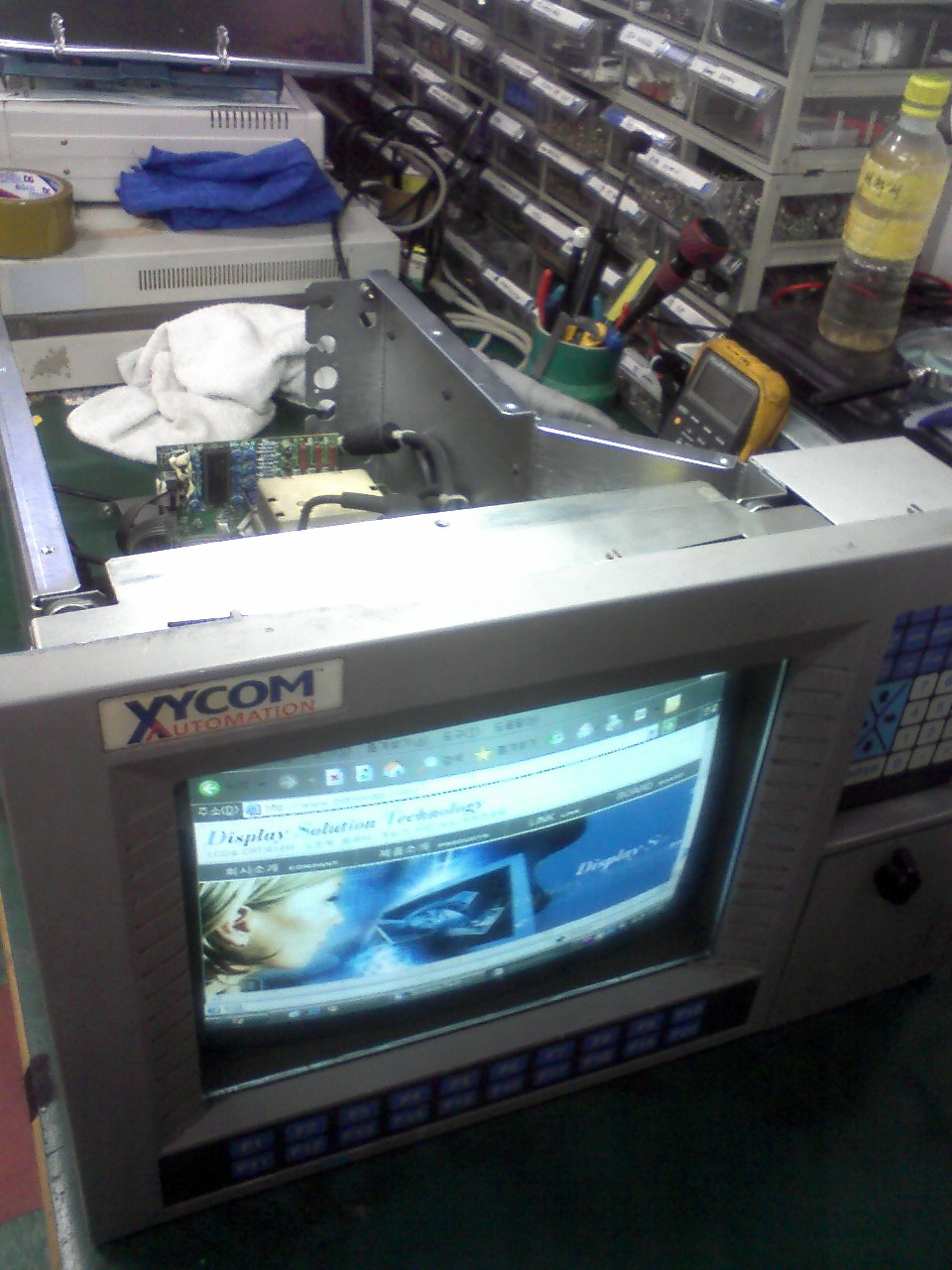

[ 사출기용 14인치 CRT 모니터수리 팁]

* 제조사 : XYCOM.
* 브랜드 : XYCOM AUTOMATION.
* Model : 9403. (Made in USA)
* 정밀 사출기 장비용에 장착된 CRT 모니터. 터치스크린 모니터.
* TECHMIRE 장비에 적용된 모니터.
* SGA급 Color 모니터.

* 증상 :
1) 화면 안나옴.
2) 화면 나올때는 흐리게 나옴.

* 수리 대책:
1) FBT 고압부 회로부품 불량 교체수리.
2) 전원 2차 출력부 회로 불량 수리.
3) Video 출력부 회로 부품 수리.

* 수리후 3일간 시험결과 화면 아주 잘 나옴.

** 동일한 모니터수리및 점검시 기술적인 도움이 되기를 바랍니다.

2009년 11월 25일 수요일

피씨뱅크 17인치 LCD 모니터수리 팁


[ PCBANK 17인치 LCD Monitor수리 팁]

* 모델명 : PBM-1708D.
* 브랜드 : PCBANK

* 불량 내용 : 화면 안나옴.

* 원인및 조치사항 :
1) 전원회로 불량으로 인버터 동작안됨.
2) 패널내부 백라이트 불량.
3) 인버터수리및 Backlight 교체수리.

* 수리 완료후 시험시 화면 잘나옴.

** 동일한 모니터수리및 점검시 기술적인 도움이 되기를 바랍니다.

2009년 11월 17일 화요일

GUNZE TFT Color LCD Monitor 수리팁



[ 제조공장 라인가동용 10.4인치 터치스크린 LCD 모니터수리 ]

* 제조사 : GUNZE TFT Color LCD Monitor with Touch Panel.
* 브랜드 : Access Vision
* Model : AV4833N01
* Touch Screen, Made in Japan.

* LCD Panel 제조공장에 적용된 터치스크린 10.4" LCD 모니터.

* 증상 : 터치기능이 안됨.
화면은 정상적으로 나옴.

* 대책:
1) Touch Panel Controller 의 Chipset 부품 불량.
2) 부품확보가 되지 않아 수리하지 못하고,
3) 신품 Touch Panel 을 개조하여 적용함.

* Touch Panel 개조후 시험결과 동작 잘됨.

* 동일한 모니터수리및 점검시 기술적인 도움이 되기를 바랍니다.

2009년 11월 7일 토요일

콘솔박스 사용 Easyview 10.4" LCD 모니터수리 팁



[ 콘솔박스 라인가동용 10.4인치 터치스크린 LCD 모니터수리 팁]

* 제조사 : Weintek Labs.,Inc.
* 브랜드 : Easyview
* Model : MT510TV.
* Touch Screen

* 휴대폰관련 제조공장에 적용된 터치스크린 10.4" LCD 모니터.

* 증상 : 화면이 안나옴.
전원켜면 화면이 세로로 무지개색및 백색으로 나옴.

* 대책:
1) LCD Panel 내부 Scaler부품 불량.
2) 부품확보가 되지 않아 수리하지 못하고,
3) 동일한 신품 LCD Panel을 교체하여 수리완료.

* 신품 LCD Panel 적용후 2일간 시험결과 화면 아주 잘 나옴.

* 동일한 모니터수리및 점검시 기술적인 도움이 되기를 바랍니다.

2009년 11월 2일 월요일

BTC 22인치 LCD 모니터(TV) 수리 팁


[ BTC 22인치 LCD Monitor수리]

* 모델명 : 220H.
* 브랜드 : Zeus 5000H. HDTV
* 제조사 : 비티씨정보통신.
* 모니터, AV, TV 기능 있는 제품.

* 불량 내용 : 전기가 안 들어옴.

* 원인및 조치사항 :
1) 보드 내부 전원회로 불량으로 전원 동작안됨.
2) 보드불량으로 인해, 아답터가 동작 하지 않음.
3) 전원부 불량부품(다수부품 불량발생됨) 교체수리.

* 수리 완료후 2일 시험시 화면 잘나옴.

* 동일한 모니터수리및 점검시 기술적인 도움이 되기를 바랍니다.

2009년 10월 24일 토요일

Anypro 21인치 LCD 모니터수리 팁


[ 애니프로 21인치 LCD Monitor수리 팁]

* 모델명 : Anypro.

* 불량 내용 : 화면이 안나옴.

* 원인및 조치사항 :
1) 보드 전원단 회호 불량수리.
2) 인버터 불량으로 신품으로 개조적용.

* 수리 완료후 2일 시험시 화면 잘나옴.

* 동일한 모니터수리및 점검시 기술적인 도움이 되기를 바랍니다.

2009년 10월 6일 화요일

CNC 장비용 터치스크린 15인치 LCD 모니터수리팁


[ CNC 공작기계용 15인치 터치스크린 LCD 모니터수리 팁 ]

* 제조사 : ADVANTECH Co..,LTD.
* 브랜드 : Accute X
* Model : FPM-215-GB-RE.
* Touch Screen

* 정밀 CNC 공작기계에 적용된 터치스크린 15인치 LCD 모니터.

* 증상 : 화면이 안나옴.
전원켜면 백색으로 나오며, 버튼등도 동작않음.

* 대책:
1) LCD 내부 AD 보드 컨트롤러 Chipset 불량.
2) 보유중인 LCD 구동보드로 개조 진행.
3) 기존 Model과 버튼구조가 달라, 딋면에 버튼 설치.

* 개조후 3일간 시험결과 화면 아주 잘 나옴.

* 동일한 모니터수리및 점검시 기술적인 도움이 되기를 바랍니다.

2009년 9월 26일 토요일

판서모니터 17인치 LCD 모니터수리 팁


[ 판서모니터 17인치 LCD Monitor수리 팁]

* 모델명 : MagicPen 델타II.
* 브랜드 : OMAX.
* 제조사 : 암전정밀광학.
* 전자칠판용으로 사용된 LCD 모니터.

* 불량 내용 : 화면이 깜박거림.

* 원인및 조치사항 :
1) 인버터단 회로불량으로 개조.
2) 전원 아답터 출력단 회로수리.

* 수리 완료후 1일 시험시 화면 잘나옴.

* 동일한 모니터수리및 점검시 기술적인 도움이 되기를 바랍니다.

2009년 9월 23일 수요일

NC 장빙ㅅㅇ 14인치 CRT 모니터수리 팁

[ NC 장비용 14인치 CRT 모니터수리 팁]

* 제조사 : MATSUSHITA(Made in Japan).
* 브랜드 : Matsushita Electric Industrial Co.,LTD
* Model : TX-1450AB5.
* Chassis Family : 14X59-1
* FANUC KOREA.

* 정밀 NC 장비에 적용된 CGA급 14인치 CRT 모니터.
* 신호선은 장비와 연결된 전용 Cable.

* 증상 : 화면이 어둡게 나옴.
글자가 잘 보이지 않을정도임.

* 대책:
1) 수직편향단 회로 불량수리.
2) 고압출력 FBT 주변회로 수리.
3) Video 출력단 회로 부품 교체수리.

* 수리후 1일간 시험결과 화면 아주 잘 나옴.

* 동일한 모니터수리및 점검시 기술적인 도움이 되기를 바랍니다.

2009년 9월 18일 금요일

삼성 17인치 LCD모니터수리 팁


[ 삼성 SYncMaster 17인치 LCD Monitor수리]

* 모델명 : GH17PS.
* 브랜드 : SyncMaster Magic CX702B.
* 제조사 : SAMSUNG.

* 불량 내용 : 화면이 안나옴.

* 원인및 조치사항 :
1) 전원단 2차 출력부 부품노후로 인한 특성저조로 수리..
2) 인버터단 회로불량으로 개조.

* 수리 완료후 1일 시험시 화면 잘나옴.

* 동일한 모니터수리및 점검시 기술적인 도움이 되기를 바랍니다.

산업용 NC장비용 12인치 CRT모니터수리 팁


[ 산업용 NC 장비용 12인치 CRT 모니터수리 ]

* 제조사 : PHILIPS(Made in Taiwan).
* 브랜드 : PHILIPS.
* Model : CM8833-II. CM11342/05G

* 정밀 NCT 장비에 적용된 9Pin CRT 모니터.
* CGA급 모니터.

* 증상 : 화면 세로로 한줄만 보임. 화면 안나옴

* 대책:
1) 전원 2차 출력부 회로수리.
2) 수평편향 출력부 회로수리.
3) CRT 보드 노후 부품 교체수리.

* 수리후 2일간 시험결과 화면 아주 잘 나옴.

* 동일한 모니터수리및 점검시 기술적인 도움이 되기를 바랍니다.

2009년 9월 1일 화요일

산업용 14인치 Color CRT 모니터수리 팁



[ 산업용 14인치 CRT 모니터수리 팁 ]

* 제조사 : XYCOM.
* 브랜드 : XYCOM AUTOMATION.
* Model : 9403. (Made in USA)
* 정밀 사출기 장비용 적용된 CRT 모니터.
* SGA급 Color 모니터.

* 증상 : 화면 안나옴.

* 대책:
1) 수평 편향 출력부 회로수리.
2) Video 출력부 회로수리.
3) 고압 출력부(FBT 주변회로) 회로수리.

* 수리후 3일간 시험결과 화면 아주 잘 나옴.

* 동일한 모니터수리및 점검시 기술적인 도움이 되기를 바랍니다.

2009년 8월 21일 금요일

22인치 LCD 모니터수리 팁


[ X-Star 22인치 LCD Monitor수리 팁]

* 모델명 : DL2211W(G).
* 브랜드 : X-Star.
* 제조사 : (주)디스플레이랜드.

* 불량 내용 : 화면이 계속 깜박거림.

* 원인및 조치사항 :
1) AD 보드부 Scaler 주변 전자부품 교체수리.
2) 전원단 부품노후로 인한 특성저조로 수리..

* 수리 완료후 1일 시험시 화면 잘나옴.

* 동일한 모니터수리및 점검시 기술적인 도움이 되기를 바랍니다.

22인치 LCD 모니터수리 팁

[ X-Star 22인치 LCD Monitor수리 팁]

* 모델명 : DL2211W(G).
* 브랜드 : X-Star.
* 제조사 : (주)디스플레이랜드.

* 불량 내용 : 화면이 계속 깜박거림.

* 원인및 조치사항 :
1) AD 보드부 Scaler 주변 전자부품 교체수리.
2) 전원단 부품노후로 인한 특성저조로 수리..

* 수리 완료후 1일 시험시 화면 잘나옴.

* 동일한 모니터수리및 점검시 기술적인 도움이 되기를 바랍니다.


LG-IBM 21인치 CRT 모니터수리 팁



[ LG-IBM ThinkVision CRT 모니터수리 팁]

* Model : LG IBM 6652-U3N
* 브랜드 : ThinkVision P725.
* SXGA CRT 모니터.
* Auto CAD 설계part에서 미세색상 표현
요구되는 업무에 사용. 또는 병원 X-Ray 판독용으로 사용함.

* 증상 :
1) 화면 떨림및 흐리게 나옴.
2) 화면 색상 조정안됨 어둡게 나옴.
3) 화면 밝기 조정안됨.
4) 전원 안됨.

* 대책:
1) 파워 회로의 전원1차측 Feedback단 전자회로수리.
2) 수평 편향 발진단 전자회로 수리.
3) FBT 고압 출력부회로및 Focus 회로 수리.
4) Video 출력단 회로및 G1단 회로 수리.
5) 색상 재조정및 Contrast 회로 부품수리.

* 동일한 CRT 모니터 여러대로, 나타나는 불량증상은 서로 다른것을 수리함.

* 수리후 3일간 시험결과 화면 아주 잘 나옴.

* 동일한 모니터수리및 점검시 기술적인 도움이 되기를 바랍니다.

2009년 8월 11일 화요일

LG Philips 18.1인치 LCD 모니터수리 팁


[ LG Philips 18.1인치 LCD Monitor수리 팁]

* 모델명 : AL181N.
* 브랜드 : LG Philips.
* 제조사 : 에이텍시스템.

* 불량 내용 : 화면 안나옴.

* 원인및 조치사항 :
1) AD 보드부 파워회로 특성불량으로 부품 교체수리.
2) 인버터 성능저조로, 신규 인버터를 개조하여 적용함.

* 수리 완료후 2일 시험시 화면 잘나옴.

* 동일한 모니터수리및 점검시 기술적인 도움이 되기를 바랍니다

파인포스 19인치 LCD 모니터수리 팁


[ Fineforce 19인치 LCD TV Monitor수리 팁 ]

* 모델명 : F190T1.
* 브랜드 : FineForce.
* 제조사 : 파인포스/한국.

* 불량 내용 : 화면 어둡게 나옴.

* 원인및 조치사항 :
1) 인버터부 부품특성 노후로, 신품 인버터를 개조하여 교체적용.
2) LCD Panel 부 Backlight 불량으로 신품으로 교체적용.

* 수리 완료후 1일 시험시 화면 잘나옴.

* 동일한 모니터수리및 점검시 기술적인 도움이 되기를 바랍니다

2009년 7월 29일 수요일

MITSUBISHI 17인치 LCD 모니터수리팁


[ 미쯔비시 17인치 LCD Monitor수리 팁]

* 모델명 : RDT176LM.
* 브랜드 : Diamondcrysta.
* 제조사 : MITSUBISHI.

* 불량 내용 : 화면 나오다가 꺼짐.

* 원인및 조치사항 :
1) 장기간 사용으로 인한 부품의 노후로 불량발생.
2) 인버터부 부품불량으로, 신품 개조하여 교체적용.
3) LCD Panel 부 Backlight 불량으로 신품으로 교체적용.

* 수리 완료후 2일 시험시 화면 잘나옴.


* 동일한 모니터수리및 점검시 기술적인 도움이 되기를 바랍니다

2009년 7월 27일 월요일

금형장비 정밀부품 가공용 장비 LCD모니터 수리팁



[ 금형장비 정밀가공용 터치스크린 LCD모니터 수리 팁]

* Model : MSG-501
* 브랜드 : MORI SEIKI
* 제조 : Made in Japan.

* 정밀부품 가공용 CNC장비.
* 전원공급 : 24Vdc.

* 증상 :
1) 전원 안 켜짐.

* 원인및 대책:
1) 전원단 부품열화 불량 발생.
2) 고압발생 인버터단 Transformer 불량발생.
3) DC 전원회로 개조적용후 전원단 복구
4) 고압발생 인버터 신품으로 개조 적용.

* 수리후 2일간 시험결과 화면 아주 잘 나옴.

* 동일한 모니터수리및 점검시 기술적인 도움이 되기를 바랍니다

SHIMADZU 화학분석용 정밀기기 수리 팁


[ 의료용 Plastic 가공 분석기용 장비수리 팁 ]

* Model : SCL-10A
* 브랜드 : SHIMADZU SYSTEM CONTROLLER
* 제조 : Made in Germany.

* 화학용품 성분 분석기용 정밀장비.
* 전원공급 : 110Vac.

* 증상 :
1) 전원 안 켜짐.
2) 화면의 가로줄 무늬 생김.

* 원인및 대책:
1) 장기간 사용으로 인한 부품 노후로 불량발생.
2) 전원 SMPS 자체수리불가로, SMPS개조 적용함.
3) LCD Panel부 점점보완으로 가로줄무늬 미약개선조치.

* 수리후 3일간 시험결과 화면 아주 잘 나옴.

* 동일한 모니터수리및 점검시 기술적인 도움이 되기를 바랍니다

2009년 7월 13일 월요일

HYUNJU Computer 17인치 LCD 모니터수리 팁


[ 현주 Computer 17인치 LCD Monitor수리 팁]

* 모델명 : Hansol H711, B17BF.
* 브랜드 : HyunJu Computer.
* 제조사 : 한솔 모니터

* 불량 내용 : 화면 안나옴.

* 원인및 조치사항 :
1) 전원보드부 Power 회로 부품 불량수리.
2) 전원보드에서 인버터 분리후, 신품으로 개조적용.

* 수리 완료후 2일 시험시 화면 잘나옴.

* 동일한 모니터수리및 점검시 기술적인 도움이 되기를 바랍니다

2009년 7월 4일 토요일

유리가공 CONSOL용 9인치 CRT 모니터수리팁


[ Glass가공 현장 장비용 9인치 CRT 모니터수리 ]

* Model : 9인치 CRT 모니터
* 성능 : Mono 모니터
* 제조 : Made in Japan.

* 강화유리 가공 Controller 장비용 9인치 CRT모니터.
* 전원공급 : 외부 24V 별도전원 공급.

* 증상 :
1) 화면 세로로 한줄 생김.
2) 화면의 촛점이(Focus) 틀어짐.

* 원인및 대책:
1) 장기간 연속사용으로 인한 부품이 노후됨.
2) 수평편향 출력단 회로부 열문제로 인한 부품불량 발생됨.
3) 수평편향 출력단 회로수리및 CRT 전자총 기능 회로부분 보완.

* 수리후 2일간 시험결과 화면 아주 잘 나옴.

* 동일한 모니터수리및 점검시 기술적인 도움이 되기를 바랍니다

유리가공 CONSOL용 9인치 CRT 모니터수리팁

[ Glass가공 현장 장비용 9인치 CRT 모니터수리 ]

* Model : 9인치 CRT 모니터
* 성능 : Mono 모니터
* 제조 : Made in Japan.

* 강화유리 가공 Controller 장비용 9인치 CRT모니터.
* 전원공급 : 외부 24V 별도전원 공급.

* 증상 :
1) 화면 세로로 한줄 생김.
2) 화면의 촛점이(Focus) 틀어짐.

* 원인및 대책:
1) 장기간 연속사용으로 인한 부품이 노후됨.
2) 수평편향 출력단 회로부 열문제로 인한 부품불량 발생됨.
3) 수평편향 출력단 회로수리및 CRT 전자총 기능 회로부분 보완.

* 수리후 2일간 시험결과 화면 아주 잘 나옴.

* 동일한 모니터수리및 점검시 기술적인 도움이 되기를 바랍니다


정밀 CNC장비용 9인치 CRT모니터수리팁


[ 정밀기계 제작용 CNC 장비용 9인치 CRT 모니터수리 ]

* Model : MC0815DC-8D
* 제작 : SANWA. PM3112D-1
* 제조 : Made in Japan.

* 정밀제품 제작용 CNC장비용 9인치 CRT모니터.
* 적용 CRT : Toshiba. E2733B31-HT.
* 전원공급 : DC 12V 작동기기.

* 증상 :
1) 화면 안나옴.
2) 가끔씩 화면이 나올때는 좌우로 떨림.

* 원인및 대책:
1) 장기간 사용으로 인한 부품의 노후로 발생.
2) 수평편향회로부 열문제로 인한 부품이 연소됨.
3) 편향회로 수리및 노후부품교체.

* 수리후 1일간 시험결과 화면 아주 잘 나옴.

* 동일한 모니터수리및 점검시 기술적인 도움이 되기를 바랍니다

정밀 CNC장비용 9인치 CRT모니터수리팁

[ 정밀기계 제작용 CNC 장비용 9인치 CRT 모니터수리 ]

* Model : MC0815DC-8D
* 제작 : SANWA. PM3112D-1
* 제조 : Made in Japan.

* 정밀제품 제작용 CNC장비용 9인치 CRT모니터.
* 적용 CRT : Toshiba. E2733B31-HT.
* 전원공급 : DC 12V 작동기기.

* 증상 :
1) 화면 안나옴.
2) 가끔씩 화면이 나올때는 좌우로 떨림.

* 원인및 대책:
1) 장기간 사용으로 인한 부품의 노후로 발생.
2) 수평편향회로부 열문제로 인한 부품이 연소됨.
3) 편향회로 수리및 노후부품교체.

* 수리후 1일간 시험결과 화면 아주 잘 나옴.

* 동일한 모니터수리및 점검시 기술적인 도움이 되기를 바랍니다

사출기 장비용 산업용 터치스크린 LCD 모니터수리팁


[ 사출기 터치스크린 10.4인치 LCD모니터수리 ]

* Model : UNILOG B4AC
* 제작 : Batternfeld
* 장치 : Airmould Mobile Control Unit.

* 대형 사출기기 CONSOL 로 사용된 10.4인치 LCD모니터.
* 통신컨트롤, 터치스크린기능 적용한 특수형 모니터.
* Built in Controller.
* 전원공급 : DC 24V 작동기기.

* 증상 :
1) 전원 안켜짐.
2) 화면이 어두워서 잘 보이지 않음.

* 원인및 대책:
1) DC 24V Power 회로의 전기적 Short발생으로 부품이 탔슴.
2) 불량난 부품의 회로적인 복구및 주변부품 점검및 대책.
3) 전원단 수리후, 화면이 어둡게 나와서 인버터부/패널부 수리.

* 수리후 3일간 시험결과 화면 아주 잘 나옴.

* 동일한 모니터수리및 점검시 기술적인 도움이 되기를 바랍니다

2009년 6월 19일 금요일

NewQ 20.1" LCD TV Monitor 수리팁


[ NewQ TFT LCD Monitor수리 팁 ]

* 모델명 : NP201DTP.
* 브랜드 : NewQ.
* LG Philips LCD 임직원 특판용으로 제작된 제품.
* 제조사 : 뉴큐시스템

* 불량 내용 : 화면 안나옴.

* 원인및 조치사항 :
1) AD보드부 Power 회로 부품 불량수리.
2) 인버터 재거후, 신품으로 개조적용.

* 수리 완료후 1일 시험시 화면 잘나옴.

* 동일한 모니터수리및 점검시 기술적인 도움이 되기를 바랍니다

NewQ 20.1" LCD TV Monitor 수리팁

[ NewQ TFT LCD Monitor수리 팁 ]

* 모델명 : NP201DTP.
* 브랜드 : NewQ.
* LG Philips LCD 임직원 특판용으로 제작된 제품.
* 제조사 : 뉴큐시스템

* 불량 내용 : 화면 안나옴.

* 원인및 조치사항 :
1) AD보드부 Power 회로 부품 불량수리.
2) 인버터 재거후, 신품으로 개조적용.

* 수리 완료후 1일 시험시 화면 잘나옴.

* 동일한 모니터수리및 점검시 기술적인 도움이 되기를 바랍니다

2009년 6월 16일 화요일

32인치 오픈프레임 LCD 모니터수리 팁


[ 32인치 오픈프레임 LCD 모니터수리 ]

* 모델명 : 32인치 LCD 모니터.
* 입력 : Analog , DVI 단자.
* 게임기기에 장탁된 오픈프레임 모니터.

* 불량 내용 : 전원 안됨.

* 원인및 조치사항 :
1) 전원공사후 파워On시 파워보드 과전압으로 탐.
2) 전원 1차측 회로 부품파손및 불에타서 그을림,
3) 파워수리 불가상태로, 전원 개조 교체함.

* 수리 완료후 1일 시험시 화면 잘나옴.

* 동일한 모니터수리및 점검시 기술적인 도움이 되기를 바랍니다

CNC 장비용 터치스크린 15인치 LCD 모니터수리팁



[ CNC 장비용 15인치 LCD 모니터수리 팁 ]

* Model : BF155
* 제조사 : HEIDENHAIN
* 제조국 : Made in Germany.

* 금형 제작 장비 CONTROLLER 로 사용된 15형 LCD모니터.
* 통신컨트롤, 터치스크린기능, 고휘도 패널을 적용한 특수형 모니터.
* Built in Controller.
* 전원공급 : DC 24V.

* 증상 :
1) 화면이 지속적으로 깜박거림.
2) 화면이 나오다 안나오다 함.

* 원인및 대책:
1) DC 24V Power 회로에서 불량부품 교체수리,
2) 고압발생 인버터 개조수리.
3) LCD Panel 수리.

* 수리후 2일간 시험결과 화면 아주 잘 나옴.

* 동일한 모니터수리및 점검시 기술적인 도움이 되기를 바랍니다.

CNC 장비용 터치스크린 15인치 LCD 모니터수리팁

[ CNC 장비용 15인치 LCD 모니터수리 팁 ]

* Model : BF155
* 제조사 : HEIDENHAIN
* 제조국 : Made in Germany.

* 금형 제작 장비 CONTROLLER 로 사용된 15형 LCD모니터.
* 통신컨트롤, 터치스크린기능, 고휘도 패널을 적용한 특수형 모니터.
* Built in Controller.
* 전원공급 : DC 24V.

* 증상 :
1) 화면이 지속적으로 깜박거림.
2) 화면이 나오다 안나오다 함.

* 원인및 대책:
1) DC 24V Power 회로에서 불량부품 교체수리,
2) 고압발생 인버터 개조수리.
3) LCD Panel 수리.

* 수리후 2일간 시험결과 화면 아주 잘 나옴.

* 동일한 모니터수리및 점검시 기술적인 도움이 되기를 바랍니다.

2009년 6월 13일 토요일

Flache 19인치 LCD TV 모니터수리 팁


[ 19인치 Flache LCD TV 모니터수리 팁]

* 모델명 : CN-19WT.
* 브랜드 : Flache.
* 모니터및 TV 기능제품.
* 제조 : (주)넥사이언
*판매자:CORE NSI

* 불량 내용 : 화면 나오다가 꺼짐.

* 원인및 조치사항 :
1) 전원 인가시 잠까동안 화면 나오다가 꺼짐
2) 버튼부에 있는 LED 도 동작없슴,
3) AD 보드내 전원부 회로 특성불량 수리.
4) 고압발생 시키는 인버터 특성불량으로 개조후 교체함.

* 수리 완료후 1일 시험시 화면 잘나옴.

* 동일한 모니터수리및 점검시 기술적인 도움이 되기를 바랍니다.

2009년 6월 9일 화요일

SIMENSE 산업용 15인치 LCD 모니터수리 팁


[ 산업용 Controller 15인치 LCD 모니터수리 팁 ]

* Model : SIMATIC TP27
* 제조사 : SIMENSE
* 브랜드 : SIMATIC.

* 플라스틱기기 제조 현장 CONSOL 로 사용된 15형 LCD모니터.
* 통신컨트롤, 고해상도, 광시야각 패널을 적용한 특수형 모니터.
* 전원공급 : DC 24V 작동기기

* 증상 :
1) 화면이 잠깐 나오다 꺼짐.
2) 전원이 불안정함.

* 원인및 대책:
1) Power 회로에서 장기 사용으로 인한 노후부품 교체수리,
2) 고압발생 인버터 개조수리.

* 수리후 1일간 시험결과 화면 아주 잘 나옴.

* 동일한 모니터수리및 점검시 기술적인 도움이 되기를 바랍니다.

SIMENSE 산업용 15인치 LCD 모니터수리 팁

[ 산업용 Controller 15인치 LCD 모니터수리 팁 ]

* Model : SIMATIC TP27
* 제조사 : SIMENSE
* 브랜드 : SIMATIC.

* 플라스틱기기 제조 현장 CONSOL 로 사용된 15형 LCD모니터.
* 통신컨트롤, 고해상도, 광시야각 패널을 적용한 특수형 모니터.
* 전원공급 : DC 24V 작동기기

* 증상 :
1) 화면이 잠깐 나오다 꺼짐.
2) 전원이 불안정함.

* 원인및 대책:
1) Power 회로에서 장기 사용으로 인한 노후부품 교체수리,
2) 고압발생 인버터 개조수리.

* 수리후 1일간 시험결과 화면 아주 잘 나옴.

* 동일한 모니터수리및 점검시 기술적인 도움이 되기를 바랍니다.

2009년 5월 26일 화요일

20.1형 LCDMON 모니터수리팁


[ 20.1인치 엘씨디몬 LCD 모니터수리 ]

* 모델명 : XP201L.
* 브랜드 : XPERSEE.
* RGB & DVI 기능제품.

* 불량 내용 : 화면 흔들림, 화면꺼짐.

* 원인및 조치사항 :
1) 특정 해상도에서 화면이 깜박거림
2) 특히, 1280x1024@75Hz 에서 심하게 잘 나타나며,
3) 다른 해성도에서도 시간이 지나면 잘 나타남.
4) 보드 내부의 전원회로 불량및, Scaler 부분의 특성불량으로
발생되는것으로 관련부의 전자부품을 신품으로 교체하여 수리함.

* 수리 완료후 2일 시험시 화면 잘나옴.

* 동일한 모니터수리및 점검시 기술적인 도움이 되기를 바랍니다.

2009년 5월 16일 토요일

주연테크 22인치 LCD TV 모니터 수리팁


[ 22인치 JOOYONTECH LCD 모니터수리 팁]

* 모델명 : JT220WTDB.
* 브랜드 : JOONYONTECH Computer.
* TV 나오는 제품.

* 불량 내용 : 화면 안나옴.

* 원인및 조치사항 :
1) 보드 내부의 전원 입력단 회로부품 쇼트로 파괴됨.
2) 쇼트된 부품 교체로 화면 잘나옴.

* 수리 완료후 1일 시험시 화면 잘나옴.

* 동일한 모니터수리및 점검시 기술적인 도움이 되기를 바랍니다.

2009년 4월 29일 수요일

20.1인치 HYUNDAI LCD 모니터수리 팁


[ 20.1인치 HYUNDAI MULTINET LCD 모니터수리 ]

* 모델명 : KLC-2010D.
* 브랜드 : Multi CAV.

* 불량 내용 : 화면 안나옴.

* 원인및 조치사항 :
1) 장기간 사용(24시간 사용하는곳)으로 인한
전원부 부품 노후된 부분 수리..
2) 인버터부 부품노후부분 개조및 교체수리.
3) LCD Panel 의 백라이트 성능 저하로 교체수리.

* 수리 완료후 2일 시험시 화면 잘나옴.


* 동일한 모니터수리및 점검시 기술적인 도움이 되기를 바랍니다.

LG 17인치 LCD 모니터수리 팁


[ 17인치 LG LCD 모니터수리 ]

* 모델명 : L1716S.
* 브랜드 : LG. FLATRON L1716S.

* 불량 내용 : LCD Panel 파손.

* 원인및 조치사항 :
1) 사용중 패널에 충격을 가해서 파손됨.
2) 적용된 패널 확인결과 동일모델은 재고가 없슴으로,
3) 성능 호완되는 다른 모델의 LCD 패널로 교체 적용함.

* 수리 완료후 0.5일 시험시 화면 잘나옴.

** 파손된 패널은 수리불가이며, 다른 패널로 교체수리를 해야함.

* 동일한 모니터수리및 점검시 기술적인 도움이 되기를 바랍니다.

2009년 4월 18일 토요일

삼성 10.4인치 SENS 노트북 수리팁


[ 삼성 10.4인치 노트북 컴퓨터 수리팁]

* 모델명 : SPC5850N
* 브랜드 : SAMSUNG SENS Note.

* 불량 내용 : 화면노이즈 발생, 화면붉게 변함.

* 원인및 조치사항 :

1) 장기간 사용으로 인한, 연결케이블 노후로 인한 노이즈 발생됨.

2) 패널노후로 인한 화면불량 발생으로 호완성 있는 패널로 교체함.

3) 연결케이블을 특수제작하여 노이즈원인 해결함.

* 수리 완료후 2일 이상시험 화면 잘나옴.

* 동일한 노트북 수리시 기술적인 도움이 되기를 바랍니다.

2009년 4월 11일 토요일

산업용 14인치 SOG CRT모니터 ->LCD모니터로 개조 팁



[ 산업용 SOG CRT모니터-> LCD 모니터 개조 ]

* Model : Monitor Panel MP40
* 제조사 : SIEMENS.
* Made in Germany

* 산업용 생산기기의 컨트롤용으로 사용중인 SOG CRT Monitor.
* 14인치 CRT 모니터 노후로 인한, 15인치 LCD 모니터로 개조.

* 증상 :
1) 노후로 인한 화면안나옴.., 타 업체에 수차례 수리했으나
개선이 미미하여, LCD 신품으로 개조하기로 결정함.

* 개조 내용:
1) 산업용 컨트롤러에서 출력되는 모니터 신호 측정.
2) 보유중인 600MHz 오실로스코프로, 개조에 필요한
모니터출력신호 정밀측정(SOG신호확인. Sync On Green).

3) LCD 모니터용 AD 보드 개발(SOG 기능지원보드 개발).
4) 개발한 보드로, 현장에 장착시험 확인결과 양호
5) 기 적용된 CRT모니터 부분 제거및 LCD모니터 외관 설계및
제작후 조립완성.
6) 생산 현장에 적용후 가동시험 진행및 결과 양호로 완료.

* 개조후 적용결과 화면 아주 잘 나옴.

* 동일한 모니터수리및 개조시 기술적인 도움이 되기를 바랍니다.

2009년 3월 31일 화요일

의료용 22인치CRT모니터수리 팁



[ 의료용 22인치 CRT 모니터수리 팁]

* Model : CDT2201A
* 제조사 : TOTOKU, Made in JAPAN.
* 브랜드 : AUTO SCAN DISPLAY, CV921X.

* 병원 의료용 기기(X-Ray 장비)에 사용된 22형 CRT모니터.
* D-SUB 및 BNC 입력. USB Hub 장착된 특수 모니터.

* 증상 :
1) 화면 색상이 정상적이지 안음.

* 대책:
1) Video Pre AMP IC 불량이 원인임.
2) "B" Color 만 출력이 안되는 문제로.
3) 상기 문제 발생된 IC 구입 하는데 2주 소요됨.
4) 불량 IC 교체로 화면 잘나옴.

* 수리후 3일간 시험결과 화면 아주 잘 나옴.

* 동일한 모니터수리및 점검시 기술적인 도움이 되기를 바랍니다.

2009년 3월 25일 수요일

LCD 모니터(TV기능포함)용 AD 보드셋 수리팁


[ 20.1"용 LCD TV 용 AD 보드 수리팁]

* 중견 LCD 모니터 제조업체에 사용된 AD 보드

* AD 보드의 회로성능 불량 수리 진행함

* 동작 검사용 지그 제공됨 (LCD Panel및 Cable류 등등)

* 수리용 부품, 회로도, 제품설명등 자료가 없는 상태로 진행됨.

* 수리불가한 AD 보드에서 부품을 재 활용하여 AD보드 수리진행함

* 수리 완료 및 성능 확인후 Aging Test후 수리 완료함 ( 90% 수리 완료됨)

* 불량 증상 : 화면무, 전원불량, 화면노이즈, 색상불량, 버튼오동작 등등..,

** 유사한 내용의 불량을 수리하는데 도움이 되길 바랍니다.

2009년 3월 23일 월요일

23인치 LCD TV 모니터 수리팁


[ 23인치 LCD TV 모니터수리 팁 ]

* 모델명 : END230W.
* 브랜드 : ENTECH.

* 불량 내용 : 화면 안나옴.(램프만 켜진상태)

* 원인및 조치사항 :
1) LCD 메인보드의 Chipset 불량됨.
2) 마이콤부의 하드웨어부 불량으로 보드자체 수리는 안됨.
3) 상기 불량으로, 보유중인 구동보드로 개조하여 수리함.

* 수리 완료후 2일 이상시험 화면 잘나옴.

* 동일한 모니터의 수리및 점검시 기술적인 도움이 되기를 바랍니다.

2009년 3월 11일 수요일

산업용 터치스크린 일체형 PC 모니터 수리팁



[ 산업용 터치스크린 일체형 모니터 수리 Tip ]

* Model : SIMATIC PC FI45
* 제조사 : SIEMENS.
* Made in Germany

* 생산기기의 컨트롤러로 사용하는 컴퓨터&모니터 일체형 기기.

* 터치스크린 기능 적용한 특수형 산업용 모니터.

* 증상 :
1) 화면 안나옴.

* 수리 대책:
1) 장기간 사용으로 인한 전원회로의 부품노후 발생으로 수리.
2) 인버터부 개조하여 신품으로 교체적용.

* 수리후 7일간 시험결과 화면 아주 잘 나옴.

* 동일한 모니터의 수리및 점검시 기술적인 도움이 되기를 바랍니다.

2009년 2월 7일 토요일

19인치 Hyunju LCD 모니터수리 팁


[ 19인치 현주컴퓨터 LCD 모니터수리 팁]

* 모델명 : HJC-LC913.
* 브랜드 : HYUNJU Computer, i-Friend.
* 인증받은자 : TGIC 디지털(주)

* 불량 내용 : 화면 안나옴.

* 원인및 조치사항 :
1) 전원단 1차 발진단 전자회로 불량.
2) 인버터 출력단 고압 Trans 불량.
3) 상기 불량으로, 전원부/인버터부 전체를 신품으로 개조 수리함.

* 수리 완료후 1일 이상시험 화면 잘나옴.

* 동일한 모니터의 수리및 점검시 기술적인 도움이 되기를 바랍니다.

2009년 2월 5일 목요일

오픈프레임 30인치 LCD 모니터수리 팁


[ 30인치 오픈프레임 LCD 모니터수리 팁]

* 모델명 : 30인치 LCD 모니터
* 브랜드 : 오픈프레임 일반제작(DIY) 모니터.

* 불량 내용 : 화면 번뜩거림이후, 화면 안나옴.

* 원인및 조치사항 :
1) 전원단 2차 출력단 전자회로 불량으로 수리.
2) LCD Panel에 부착된 인버터 특성불량으로 교체수리.

* 수리 완료후 2일 이상시험 화면 잘나옴.

* 동일한 모니터의 수리및 점검시 기술적인 도움이 되기를 바랍니다.

삼성 15인치 CRT 모니터수리 팁


[ 삼성 SyncMaster CRT 모니터 수리팁 ]

* Model : 15인치 3GX CRT Monitor
* 제조사 : 삼성. SyncMaster.

* XGA CRT 모니터.
* 플라스틱류 제품 생산공장의 현장에서 사용중인 모니터.

* 증상 :
1) 화면 떨림및 흐리게 나옴.
* 대책:
1) 파워 회로의 전원1차측 Feedback단 전자회로수리.
2) 수평 편향 발진단 전자회로.
3) FBT 출력부 Focus 회로 수리.

* 수리후 3일간 시험결과 화면 아주 잘 나옴.

* 동일한 모니터의 수리및 점검시 기술적인 도움이 되기를 바랍니다.
