MONITEUR 9" MONO CRT Monitor수리 팁

[ MONITEUR  9" MONO 산업용 CRT 모니터수리팁]

* Model   : MVB 241 NU
* 제조사   : NUM
* 브랜드   : 9" Mono DISPLAY.
* 제작      : 216 121 141. 04093 AFT

* 특 징    : 9" Mono CRT Monitor.
* 정밀가공용 CNC  기기에 장착
* 저주파수용 ( 26KHz / 41Hz ) Mono Monitor.
* 산업용 CRT Monitor
* SOG . Composite Signal. Interlaced Mode


* 증상 :
   1) 화면이 갑자기 안나옴.
   2) 약 3개월이상 화면 희미하게 나오다가 안나옴.
   2) 장기간 사용으로 인한 CRT 등 전반적으로 부품노후됨.

* 불량및 대책내용:
    1) CRT 내압 불량 발생이 원인.
    2) 수평, 수직 편향 발진회로 IC 전자부품 불량 발생.
    3) 전원부 불량부품은, 동일한 부품이 없어서 성능좋은 부품으로 대체 적용함.
    4) 수평출력 TR 은, 동일한 부품이 없어서 원래보다 더 성능이 좋은 부품으로 교체수리.
    5) CDT 내압특성 개선위하여, 고압 Arcking gun 이용하여 CDT 내압불량개선.
    6) 편향 출력부 노후된 전자 부품을 교체.
    7) 수리 완료후, 밝기조정, 수직/수평 사이즈 조정, Focus 조정 등으로 화질 개선함.


*  수리후 시험시 화질상태 양호하여 출고.

** 동일한 모니터 수리, 개조, 개발, 점검시 기술적인 도움이 되기를 바랍니다.

디에스텍 / 경북 구미

모니터수리,모니터개조,모니터개발. 산업용 모니터수리, CRT 모니터수리, LCD 모니터수리,
방송용모니터수리,CGA모니터,EGA모니터,Mono모니터, CRT모니터개조, 흑백모니터,
터치스크린모니터, 일체형모니터, CNC모니터수리, 군사용모니터 수리,개발,개조.
FANUC모니터,SIEMENS모니터, AMADA모니터,HITACHI모니터,Pro-Face모니터 수리.개발.개조.
Elo모니터, TPS모니터, Barco모니터,Sony모니터 수리.개발.개조

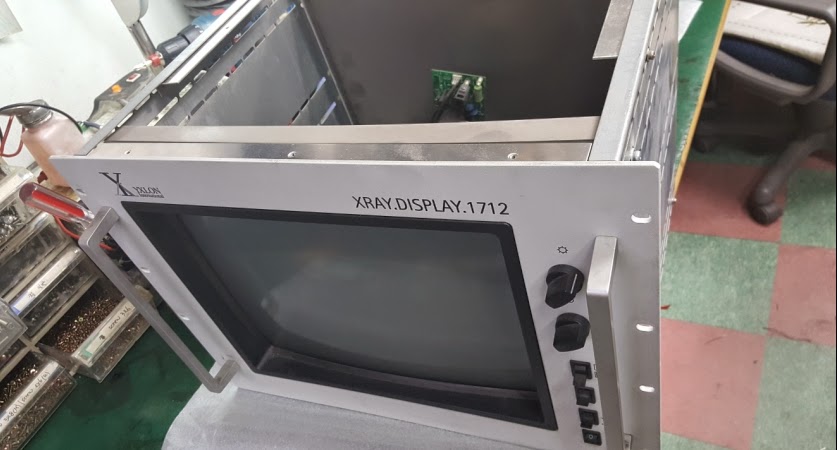

XRAY DISPLAY X1712 LED 모니터로 개발.개조 팁

[ 산업용 17인치 Video CRT 모니터를 LED 모니터로 개발. 개조 팁 ]

* Model  : XRAY. DISPLAY. 1712
* 제조사  : YXLON International.
* 브랜드  : Made in Germany.

* 산업용기기에 사용된 17형 Video CRT Monitor.
* 산업용 XRAY 검사. 판독기기에 사용.
* X-Ray 판독용, 자동차휠 비파괴 검사용, CNC장비등에 사용됨.

* 증상 :
    1) 화면 안나옴.
    2) 화면 희미하게 나옴.
    3) 전원켜고나서 한참후에 화면 나옴.
    4) 사용중 갑자기 화면 꺼짐.

* 원인
    1) 장기 사용으로 인한 전반적으로 고전압 부품류가 노후됨.
    2) CDT 내압불량으로 화질불량. CRT Shadow Mask 가 탐
    3) 중요부품 ( CRT. FBT ) 불량으로 수리는 곤란한 상태

* 대책:
    1) 부품수금및 전자부품의 노후상태 판단하여 LED 모니터로 개조 결정.
    2) CRT 모니터 구조및 케이스 상태를 고려하여, 15인치 LE 모니터로 개발,개조 결정함.
    3) 케이스 내부의 CRT 모니터부분 전체를 제거함.
    4) CRT 모니터와 동급의 화질을 구현할수 있는 LED 모니터 개발.
    5) 외관형상은 원 상태로 유지하면서, 내부에 조립할수 있도록 케이스 설계.
    6) 15인치 LED 모니터 개발 적용및 화질성능및 동작검사로 완료.
    7)  밝기 조정 버턴 외부에 기능 추가
    8) 큰화면/작은화면 기능 추가


*  화질성능및 조정기능등 동작은 기존 CRT 모니터와 비교하여 잘나옴.

** 동일한 모니터 수리, 개조, 개발, 점검시 기술적인 도움이 되기를 바랍니다.
