2017년 12월 1일 금요일

GP2600-TC 산업용 Pro-face Graphic Pannel 모니터 수리,개조,개발 팁

[ 산업용 프로페이스 터치스크린 모니터수리, 개조, 개발 ]

* Model  : 3180021-02
* Type    : GP2600-TC
* 제조사  : Digital Electronics Corp.
* 브랜드  : Pro-face.

* Proface 터치스크린 제조공장 공정 제어용 터치판넬로 사용.

* 증상 :
    1) 화면이 안나옴. 어느순간 갑자기 안나옴
    2) 전면 빨간 LED 만 나옴.
    3) 터치누르면 삑삑~ 소리남.
    4) 전원 안됨
5) 화면색상불량

* 대책:
     1) Pro-face  산업용 Touchscreen 일체형 LCD 모니터.
     2) 장기간 사용으로 인한, 전원부 부품 노후, 백라이트불량, 인버터 불량 발생됨.
     3) 파워 전원부 2차 출력 회로 노후된 전자부품수리.
     4) 전원 1차 회로 쇼트발생으로 수리완료.
     5) LCD Panel T-Con 불량으로 화면 무지개줄 생김. 세로선으로 줄생김
     6) 동일 LCD Panel 수급 불가 ( 너무 오래되어서 동일 Panel을 구할수가 없슴)
     7) 신형 LED panel 적용하여, 메인보드 내부에서 모니터신호 검출하여 개조진행함.
     8) 인버터 고압단 출력단 불량 . 장기 사용으로 인한 고압트랜스 불량 발생됨.
     9) 동일한 인버터확보 불가로, upgrade 된 성능의 Inverter로 개조 적용함
    10) 인버터 신호 핀별 각각 확인후 신호선 연결하여 동작시킴.
    11) LCD Panel 의 CCFL BLU(백라이트) 성능저하로 신품으로 교체수리함.
    12) 수리진행시 터치스크린 화면에 적용된 프로그램은 현 상태로 유지됨.

*  수리후 문제점 검증위한 테스트시 화질 좋으며, 동작 아주 잘함.

** 동일한 Proface Touchscreen LCD Monitor 수리,개조,개발

점검시 기술적인 도움이 되기를 바랍니다.

** 모니터 수리. 개조. 개발 전문

디에스텍 / 경북 구미

P01100 공작기계 드릴링머신 SHOWA SEIKO LED모니터로 개발 개조 팁

[ 드릴링머신 SHOWA SEIKO  9인치 CRT모니터-> LED 모니터로 개발,개조 진행 팁]

* Brand  : SHOWA SEIKO. 공작기계. 드릴링머신.
* Model  : P01100
* Type   : ISHIKAWA JAPAN
* CRT Monitor : 9인치 흑백 Monochrome  CGA 저주파수 Monitor

* CNC장비 드릴링머신에 적용된 운전용 9인치 CRT Monitor.

* 증상 :
    1) CRT 모니터 화면 안나옴.
    2) 1.2차 타 업체 수리 시도했으나 수리 불가 판정
    3) 디에스텍 확인결과, FBT 불량 확인.

* 대책:
   1) 모니터 장기간 사용으로 인한 FBTT및 전자 부품 노후되어 불량 발생됨.
   2) 이전 1, 2차례 수리후 사용하였으나, 고장 재발로 CNC 드릴링머신 장비 운영불가 상태임.
   3) CRT 모니터 수리 시도 하였으나, FBT불량 부품 수급불가.
   4) 향후 장비 운영위하여 LED Monitor로 개발, 개조 결정함
   5) LED Monitor로 개발.개조 적용위햐여 현장 출장으로 진행함
   6) 기존 9인치 흑백 CRT Monitor 크기 고려하여, 8.4" LED Monitor장착 결정함.
   7) 고성능600MHz Oscillope 로  수평/수직/Vidoe 신호 검출및 분석
   8) 수평/수직 주파수 15.7Khz / 59Hz  SOG 신호 검출확인
   9) 수평/수직 주파수 확인및 해상도 파악후, CGA 신호 구동용 Monitor 개발.
  10) 화면 성능 구현 모니터 AD 보드개발및 기존 케이스 장착형 모니터 설계 적용.
  11) 적용 모니터의 외관 구조는 변경없이, 화면만 LED Monitor로 설계적용
  12) 흑백 모니터 -> 단색 Green LED Monitor 로 적용완료.

*  개발. 개조 적용한 LED 모니터가, 화질성능및 밝기,선명도의 상태는
    기존의 흑백 CRT 모니터와 비교하여 아주 양호하게 잘 나옴.

** 동일한 공작기계 드릴링머신 SHOWA SEIKO CRT Monitor 수리,개조,개발

점검시 기술적인 도움이 되기를 바랍니다.

** 모니터 수리. 개조. 개발 전문

디에스텍 / 경북 구미

2017년 11월 2일 목요일

GP2501-SC11 Proface Touchscreen LCD모니터수리 팁

[ 프로페이스 터치스크린 모니터수리 ]

* Model  : 3180021-04
* Type    : GP2501-SC11
* 제조사  : Digital Electronics Corp.
* 브랜드  : Pro-face.

* Proface 터치스크린 주물생산 공정 제어용 터치판넬로 사용.

* 증상 :
    1) 화면이 안나옴. 어느순간 갑자기 안나옴
    2) 전면 빨간 LED 만 나옴.
3) 터치누르면 삑삑~ 소리남.

* 대책:
     1) Pro-face  산업용 Consol Touchscreen 일체형 LCD 모니터.
     2) 장기간 사용으로 인한, 전원부 부품 노후, 백라이트불량, 인버터 불량 발생됨.
     3) 파워 전원부 2차 출력 회로 노후된 전자부품수리.
     4) 인버터 고압단 출력단 불량 . 장기 사용으로 인한 고압트랜스 불량 발생됨.
     5) 동일한 인버터확보 불가로, upgrade 된 성능의 Inverter로 개조 적용함
     6) 인버터 신호 핀별 각각 확인후 신호선 연결하여 동작시킴.
     7) LCD Panel 의 CCFL BLU(백라이트) 성능저하로 신품으로 교체수리함.
     8) 수리진행시 모니터에 적용된 프로그램은 현 상태로 유지됨.

*  수리후 문제점 검증위한 테스트시 화질 좋으며, 동작 아주 잘함.

** 동일한 Proface Touch LCD Monitor 수리,개조

점검시 기술적인 도움이 되기를 바랍니다.

** 모니터 수리. 개조. 개발 전문

디에스텍 / 경북 구미

2017년 11월 1일 수요일

SPEX Freezer/Mill 동결분쇄기 6770 수리 팁

[ SPEX Sample Prep.P Freezer/Mill 터치스크린 모니터 수리 ]
* Model  : Freezer/Mill 6770
* Type   : SPEX Sample Prep.P
* 제조사  : 미국 SPEX
* 미국 SPEX사 시료 전처리 장비 볼밀 동결분쇄기 균질 화기
* 7인치 화면 터치스크린 LCD 모니터 구동장비.
* 증상 :
   1) 터치 기능 안됨.
   2) 사용 중 부주의로 인한 Touch 파손 발생.
   3) 화질도 불량으로 나타남.
* 대책:
      1) SPEX 동결분쇄기 Touchscreen  7" LCD 모니터.
      2) 터치 파손으로 인한 Touch Panel 교체 수리.
      3) 기존 장착된 동일한 터치패널 확보 불가로 동일기능 터치패널 장착.
      4) Touch Panel 차이로 인한, 신호선 재 배열 및 터치 Point 재확인.
      5) 불량 발생 시 충격으로 인한, LCD Panel 신호선 부분 불량 수리.
      6) Touch Panel 개조 교체, LCD Panel 수리로 정상 동작 구현함.

*  Touch Panel  교체, LCD panel 수리 후 문제점 검증 위한 테스트시 동작 아주 잘함.
** 동일한 SPEX 동결분쇄기 수리, 개조
점검시 기술적인 도움이 되기를 바랍니다.

** 모니터 수리. 개조. 개발 전문
디에스텍 / 경북 구미

2017년 10월 11일 수요일

LIEBHERR 크레인 컨트롤러 전자보드 수리 팁

[ LIEBHERR 크레인 전자보드 수리 ]

* Brand    : LIEBHERR
* Part No : 모니터 출력 컨트롤보드
* Type     : 전원보드

* 크레인에 적용된  전원보드, 컨트롤보드.

* 증상 :
       1) 크레인 동작불가.
       2) 수동 동작 가능 상태.

* 대책:
       1) 전원보드 장기 사용으로 인한 부품 노후.
       2) 전원 1,2 차 입출력단 과전압 발생으로 부품 불에탐.
       3) 컨트롤 보드 입력단 전자부품 연기나고 불에 탐.
       4) 컨트롤 보드 불에 타버린 부품 파악및 전자회로 복구.
       5) 전원보드 불난 부품 전자회로 복구로 부품파악.
       6) 동일 전자부품 확보 불가로 성능좋은 부품으로 대체 적용.
       7) 전원보드 출력 전압확인으로 수리완료.
       8) 컨트롤보드 출력단 모니터 연결하여 성능확인.
       9) 크레인에 장착후 동작성능 확인으로 수리 마무리.
     10) 1차 전자보드 수리 불안정으로, 작업장으로 크레인 이동후 수리 완료함.

*  전원보드, 컨트롤보드 수리완료후 LIEBHEER 크레인 동작확인으로
    수리 완료함.

** 동일한 LIEBHERR 크레인, TADANO 크레인 수리,개조

점검시 기술적인 도움이 되기를 바랍니다.

** 모니터 수리. 개조. 개발 전문

디에스텍 / 경북 구미

2017년 10월 10일 화요일

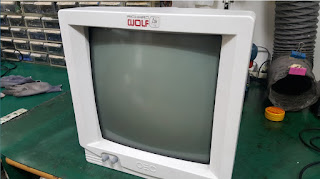

VM 3819-1 OEC RICHARD WOLF 의료용모니터 수리 팁

[ OEC RICHARD WOLF  의료용 CRT MONITOR 수리 팁 ]

* Model   : VM 3819-1 (00-453401-03)
* Type    : RICHARD WOLF
* 브랜드  : OEC

* 증상 :
    1) 화면 안나옴.
    2) 화면 나오다가 꺼짐
    3) 전원켜고 한참후에 화면 나옴
    4) 화면 나오다가 안나오다가 함

* 대책:
    1) 의료용 모니터 장기 사용으로인한  불량 발생됨.
    2) 장기 사용으로 인한, 전원부,  Video 입출력회로 전자부품 불량.
    3) 장기 사용으로 인한 CDT 성능 저하 발생됨.
    4) Video 출력회로 전자부품 불량 발생으로 수리.
    5) 전원부 수동소자 R. L. C 성능 저하로 부품 교체수리
    6) 불량 부품과 동일한 부품이 없으며, 성능이 더좋은 부품으로 대체 적용함.
    7) 의료용으로 전자보드및 전원회로는 보완회로. 여유있는 부품 Margin 으로 설계됨.
    8) CRT 내압 개선위해 Arcing gun으로 전자총부위 이물질 제거진행.

*  의료용 판독용 CRT 모니터 수리후 Focus, 밝기, 명암 등 화질 조정했으며,
    화면 선명도는 아주 양호하게 잘 나옴.

** 동일한 의료용모니터 수리,개조.개발 점검시 기술적인 도움이 되기를 바랍니다.

** 모니터 수리. 개조. 개발 전문

디에스텍 / 경북 구미

2017년 9월 30일 토요일

LCD Panel전기종, T-Con, LED Driver 여러종류

표시된 LCD Panel 외에도 여러종류가 있으며,

일부 패널은 재고 소진된 것도 있으니, 재고 유무는 우선 확인 바랍니다.

순번 품 명 및 규 격

1 A104SN03 V.1(A) TTL

2 A210SN02 V.2

3 AA150XC01

4 AA150XN02

5 B101AW03 V1(A) LVDS

6 B121EW02 V0, V1

7 B121EW03 V.3

8 B140EW01 V.5

9 B154EW01 V.9

10 BN089L6-L01

11 CLAA070VA01

12 CLAA090LB0ACW

13 CLAA104XA02CW(A) 1CH LVDS

14 CLAA150XP

15 CLAA150XP01

16 CLAA154WB03A

17 CLAA154WB03AN

18 CLAA154WP05A

19 CLAA15XH01

20 CPT154WA05S-3C

21 EJ101IA-01G

22 FLC38XGC6V-05

23 G065VN01 V.2

24 G104STN01.0

25 G104VN01.V.1

26 G104XVN01.0

27 G121SN01 V.0

28 G121XN01 V.0

29 G150XG01 V.3

30 G150XTN03.0

31 HDS280MUW3

32 HSD140PHW1 REV0

33 HSD150XP17

34 HSD190MEN6-A00

35 HT121WX2-103

36 HT121X01-300

37 HT12X14-300

38 HT150X02-100

39 HT170E01-101(Q)

40 HT170EX1-100(A)

41 HT170EX1-101(Q)

42 HT170EX1-300

43 HT17E13-100-T

44 HT190WG1-101(Q)

45 HT201L01-100

46 HV121X03-100(Q)

47 LB121S03-TD01

48 LB150X03 -L01

49 LC201V02 -A3KB.A3K3.SDB1

50 LC220WXE

51 LC260EXN(SDA1)(A1)

52 LC260WX2-SL01

53 LC260WX2-SLE3(A1) LGP

54 LC370WX1-SLC2

55 LC520WU1-SLB2

56 LD420WUN SCA1

57 LD470WUB-SCE1

58 LG LC420WUN-SBA1 FHD 60HZ

59 LM150X06-A3M1 -A

60 LM150X08-TL01.TL03

61 LM150X08-TLB1(B)

62 LM151X2-C2TH

63 LM170E01-A6KA

64 LM170E02(B)

65 LM170E03 TLJ5

66 LM170E03-TLL(A1) PSWG

67 LM170E08-L01(A) 광시야각

68 LM181E06-A4M1

69 LM190E08 TLK1

70 LM190E08-TLG4

71 LM195WD2-SLA1

72 LM201U04-SL02

73 LM201U05 SLA1

74 LM201U05 -SLL1

75 LM201U05-SLA3(A1)

76 LM215WF4-TLG1

77 LM220EW5-TLA2(B) N GLARE

78 LM220WE1 TLD1

79 LM220WE1 TLM1

80 LM220WE5-TLC1(A)

81 LM230W01-A2P3

82 LM230WF1-TLA3

83 LM230WU3-STC1

84 LM238WR1 SLA1

85 LM240WU2-SLB1(A1)

86 LM240WU3-TLA(A1) GLARE

87 LM240WU3TLA1

88 LM240WU6-SDA1

89 LM300W01-STA4

90 LMS397KF04 REV1.1

91 LP097X02-SLQ1(A) LVDS

92 LP121X04-C2

93 LP133X3-A

94 LP150X1 -F21B

95 LQ104V1DG52

96 LQ121S1LG41

97 LQ150X1KW10A

98 LSC460HN05

99 LT121S1-131

100 LTA104S1-L01

101 LTA260AP05-W(B10)

102 LTA260W1-L04

103 LTA320AP16-0(A) FFC

104 LTA320AP27

105 LTA400W2-L01

106 LTA460HA07

107 LTA460HM02

108 LTA460HT-L02

109 LTD121EXVV

110 LTI550HJ02

111 LTI820HT-L01

112 LTL101AL06 (A)

113 LTM150XH-T01

114 LTM185AT04-V(A) LED

115 LTM190BT03-B(A) 2LAMP

116 LTM190E1-L03

117 LTM190ET01

118 LTM190ET01

119 LTM190EX-L01

120 LTM190M2-L31

121 LTM200KT01

122 LTM200KT03

123 LTM200KT03

124 LTM200KT07 (B7) LED

125 LTM201U1-L01

126 LTM215HT03.04

127 LTM230HT01

128 LTM230HT05(B7) LED

129 LTM230HT10(B) LED

130 LTM230HT11

131 LTM230HT12

132 LTM230HT2

133 LTM240CL04

134 LTM240CT01

135 LTM240CT04-E(B7)

136 LTM240M2-L01

137 LTM240M2-L02

138 LTM270DL02

139 LTM270HT03

140 LTN104S2-L01

141 LTN116AT04

142 LTN133AT17

143 LTN140AT11

144 LTN140AT12

145 LTN141AT15

146 LTN141AT16

147 LTN141XD-L01

148 LTN150XB-L03

149 LTN154AT01-001

150 LTN154W1-L01

151 LTN154X3-L09. L00

152 LTN156AT01-D01

153 LTN156AT07

154 LTN156AT37

155 M121GNX2

156 M190A1-L02

157 M190EG02 V.1

158 M190EG02 V.8

159 M190EW02 V.8

160 M190PW01 V1 (A) GLARE

161 M190PW01 V5 (N) 2LAMP

162 M190PW01-V0(N)

163 M200RW01 V6(N)

164 M201EW02(A1) AU

165 M215HTN01

166 M215HW03 V.1

167 M216H1 L01

168 M220EW01 V.0

169 M220Z1-L01

170 M230HGE-L20

171 M236H1-L01(A)

172 M236H3-LA2

173 M236HGE-L20

174 M236MWF2

175 M238HVN01.0

176 M240HW01 V.0

177 M240HW01 V.2

178 M240HW01 V6(A) N-GLARE

179 M240HW01 VB(A) N-GLARE

180 M270HVN02.1

181 M270MWN1

182 N156B6-L06

183 NL6448AC33-18. 18A

184 P320HVN01.1

185 T260HW02 V1

186 T260XW04 V7(A) CCFL

187 T260XW06 V.5

188 T320HVN01.4(A)

189 T420HVN01.1

190 T420HVN04.0

191 T500HVN07.1

192 TM121SV-02L07

193 TX54D11VC0CAC

194 V500DK2-KS1

상기

LCD Panel 관련하여 궁금한 사항이 있으면 패널 정보및 메일 바랍니다.

[ Inverter, LED Driver, T-Con 여러종류 ]

No 품목명 규격 적용 Panel Note

1 Inverter 6632L-0481A PPW-EE42VF-O. LC420WU

2 Inverter 6632L-0521A KLS-EE42P1F18A. LC420WU

3 Inverter 6632L-0604A PNEL-T902A. LC420WUN

4 Inverter 6917L-0030A LC550DUD-SCM1

5 LED Driver 6917L-0083A LC550EUE-SEF1

6 LED Driver 6971L-0027A PPW-LE37ED-0

7 LED Driver CNL35-101A

8 LED Driver CNL35-101B

9 LED Driver CNL35-101D

10 LED Driver CNL36-101A

11 LED Driver CNL36-101B

12 LED Driver CNL36-101C

13 LED Driver CNL36-101D

14 LED Driver CNL37-101A

15 LED Driver CNL39-101A 42-47" FE

16 LED Driver CNL39-101B 42-47" FE

17 LED Driver CNL48-101B

18 LED Driver CNL58-101A

[ Power Board-LED Driver 일체형 ]

No 품목명 Model Type 적용 Panel Note

1 Power Board-LED Driver 일체형 PL63703 70V 240mA. Wafer LED Out : 4Pin HR230WU3-400 PCB Ass'y Type 유사하며, Wafer LED Out Pin 다름

2 Power Board-LED Driver 일체형 PL63893 70V 240mA *1R. Wafer LED Out : 2Pin 70V 20MA *12. Wafer LED Out : 12Pin M195FGE-P02

3 Power Board-LED Driver 일체형 PL69623 70V 300mA. Wafer LED Out : 2Pin

4 Power Board-LED Driver 일체형 PL7362V4 70V 120mA. Wafer LED Out : 6Pin

5 Power Board-LED Driver 일체형 PL73631 70V 350mA. Wafer LED Out : 2Pin HR215WU3-120

6 Power Board-LED Driver 일체형 PL73632 70V 350mA. Wafer LED Out : 2Pin MV238FHB N10

1 Open Cell LC420DUJ-SFE2 1/2 Cutting Cell 성능 확인 필요

2 Open Cell LK315D3HA9K 1/2 Cutting Cell 성능 확인 필요

3 Open Cell LK400D3HC1K 1/2 Cutting Cell 성능 확인 필요

4 Open Cell LC490EQL-SHA2 성능 확인 필요

5 Open Cell LC490EQK-SGK1 성능 확인 필요

6 Open Cell LC600DUK-SEE1 성능 확인 필요

1 T-CON 6870L-0401C 32/37/42/47/55 FHD TM120 ver0.3

2 T-CON 6871L-1657B LC420/LC470WUN-SBA1

3 T-CON 6871L-2089A LC550WUB

4 T-CON 6871L-2147A LC470EUD-SCA1

5 T-CON 6871L-2753S 32/37/42/47/55 FHD TM120

6 T-CON 6871L-2836A 32/37/42/47/55 FHD TM240

7 T-CON 6871L-2863F 32/37/42/47/55 FHD TM240 Ver0.4

8 T-CON 6871L-2870C 32/37/42/47/55 FHD TM120

9 T-CON 6871L-2981F 32/37/42/47/55 FHD TM120 ver0.3

10 T-CON 6871L-2995A 32/37/42/47/55 FHD TM120

11 T-CON 6871L-3128B LC470EUN-PFF1

12 T-CON 6871L-3177A LC550DUE-SFR1

13 T-CON 6871L-3261A LC550DUE-SFR1

14 T-CON 6871L-3268A 32/37/42/47/55 FHD TM240

15 T-CON 6871L-3269F TM240 UHD Control

16 T-CON 6871L-3270A ART 42/47/55/ FHD TM240 Ver0.1

17 T-CON 6871L-3279A LC470EUN-SFF1

18 T-CON 6871L-3282C LC470EUN-SFF1

19 T-CON 6871L-3371D LC470DUE-SFR1

20 T-CON 6871L-3383C LC650EQD-Ver0.6

21 T-CON 6871L-3454K LC420DUY-SGA1 V14 42 DRD 60Hz Control Ver0.3

22 T-CON 6871L-3471A LC550DUJ-sgk1 V14 60Hz 1G1D T1_V1.0

23 T-CON 6871L-3471C V14 60Hz

24 T-CON 6871L-3471D LC550DUJ-SGK1

25 T-CON 6871L-3471F LC550DUJ-SGE1

26 T-CON 6871L-3489B LC550EUK-SGE2

27 T-CON 6871L-3610B V14 60FHD TM240

28 T-CON 6871L-3831A LC550DUY-SHA1 V15 FHD DRD

29 T-CON 6871L-3887A LC550DPY-SHA1

30 T-CON 6871L-4171A LC650EQF-DHF1-TA1

31 T-CON 6871L-4286A LC550EGY-SHM2 V15 UHD TM120

상기

Panel 부품 관련하여 궁금한 사항이 있으면 패널 정보및 메일 바랍니다.
