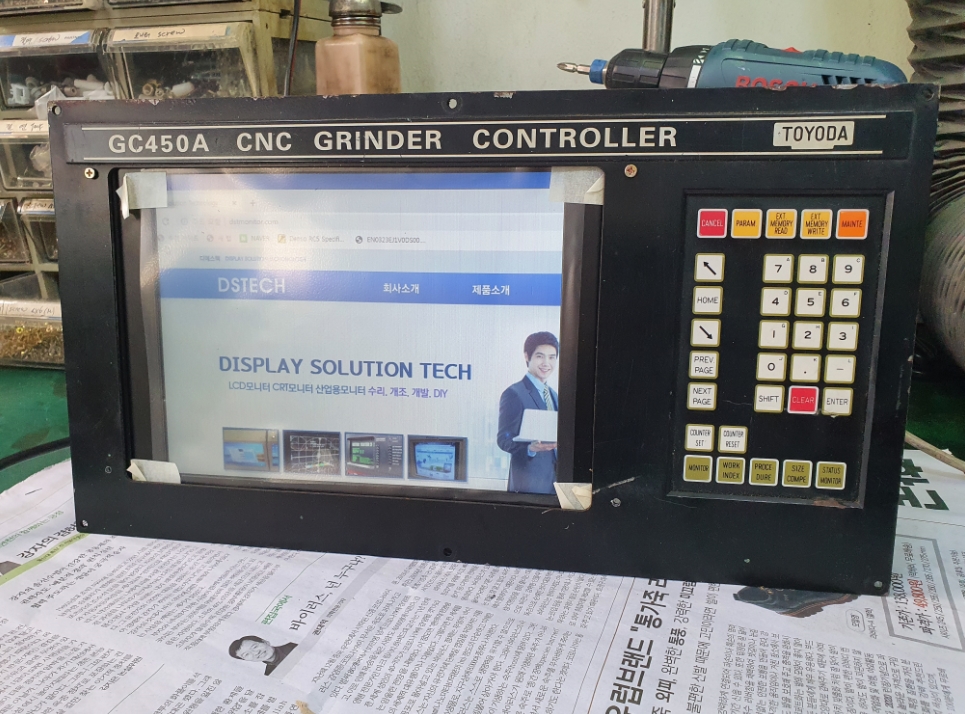

TOYODA GC450A CNC GRINDER CONTROLLER 모니터 개발 개조 팁

[ TOYODA GC450A CNC STN 모니터 개발 개조 ]

​

​* Model : GC450A

* Type : CNC GRINDER CONTROLLER

* 제조사 : TOYODA

​

* TOYODA CNC 기기 적용된 STN LCD Monitor.

​

* 증상 :

1) 화면 세로줄 생김.

2) 세로줄 발생으로 글자보기가 곤란함.



​

* 대책:

​

1) TOYODA GC450A STN LCD 모니터 -> LED모니터로 개발. 개조 검토.

2) 10인치 STN LCD Monitor 이며, 저주파수 CGA 신호가 출력됨.

3) Display Size 고려 하여, 8.4" LED Monitor로 개조적용 검토.

4) 화면 줄생김 불량현상을 사진으로 미리확인함

5) 현장 출발전에 사진자료등 많은 정보를 제공 받고 검토후 현장 방문함.

6) 현장 GC450A 장비에 기존 모니터 연결후 불량현상 확인

7) 장비에서 출력되는 모니터 신호 확인.

Lecory 500MHz Oscilloscop 이용.

8) 저주파수 CGA 15.6Khz / 60Hz Mono Video signal 확인.

9) 오실로스코프로 Video 신호 확인중 이상발견

10) 화면 세로줄 생기는 현상이 모니터출력신호부 전자보드에서발생됨.

11) 이러한 현상은 우선 CNC 장비측 Videocard출력부 불량부

우선수리 필요함.

12) 모니터 Video 신호 확인차, Signal Generator로 인가시 화면 잘나옴

13) 추후 모니터 출력신호부분 전자보드 수리후,

모니터 개조 적용하기로 함

​

​

* TOYADA GC450A 개발. 개조 적용시

기술적인 도움이 되기를 바랍니다.

​

** 모니터 수리. 개조. 개발 전문

디에스텍 / 경북 구미

ADVANTECH PPC-L126 I Saurer 컴퓨터 Monitor 수리 팁

[ ADVANYECH Saurer 컴퓨터일체형 모니터수리 ]

​

​* Model : PPC-L126

* Type : I Saurer New EmControl 1040

* 제조사 : ADVANTECH

​

* 컴퓨터 일체형 터치스크린 Monitor.

​

​

* 증상 :

1) 화면 안나옴.

2) 윈도우 구동안됨.

3) 화면 멈춤



​

* 대책:

1) 레이스자수,케미컬자수 장비용 Touchscreen LCD 모니터.

2) 장기간 사용으로 인한 인버터 불량으로 화면 안나옴.

3) LCD Panel Backlight 성능저조로 화면안나옴.

4) HDD Bad sector발생으로 윈도구동안됨

5) 인버터 개조수리, 더성능좋은 인버터 개조 적용함.

6) LCD Panel Backlight 교체수리.

7) Backup해둔 HDD Copy 하여 적용함.

8) HDD Window 변경으로 인한, Touch calibration등 재설정 진행

​

* 수리후 문제점 검증위한 테스트시 화질및 터치동작 아주 잘함.

​

** 동일한 ADVANTECH 일체형 컴퓨터 Touchscreen 모니터 수리,

점검시 기술적인 도움이 되기를 바랍니다.

​

** 모니터 수리. 개조. 개발 전문

디에스텍 / 경북 구미
