립헬크레인 LIEBHERR LICCON KONSOLE 3 CRT 모니터-> LED 모니터로 개발 개조 팁



[ LIEBHERR KONSOLE 3 LICCON CRT Monitor ->LED 모니터로 개발 개조 ]

​

* Brand : LICCON LIEBHERR Computed Controlling

* Type : LIEBHERR WERK EHINGEN GMBH

KONSOLE 3

* Id. -Nr : 913561608

* Et. -Nr : 928793108

​

* Liebherr 9" Monitor

* Id. -Nr : 691882308

* Type -Nr : 41HC001

​

* 적용된 CRT : 663PMNGRS. CEULL76

​

* 9" 흑백 CRT Monitor -> LED Monitor로 개발 개조.

​

* 증상 :

1) 모니터 화면 안나옴

2) 9" CRT 불량

​

* 대책:

1) 장기사용으로 인한 모니터 노후로 불량 발생됨.

2) LIEBHERR 흑백 9" CRT Monitor 적용된 제품.

3) CDT 불량으로 화면 안나옴.

4) CRT Monitor -> LED Monitor 로 개발 개조 진행

5) Liebherr 메인보드 Monitor Signal 분석

6) Horizontal/Vertical Frequency signal 확인.

7) Video output signal 확인.

8) CGA signal 출력 전자파형 확인.

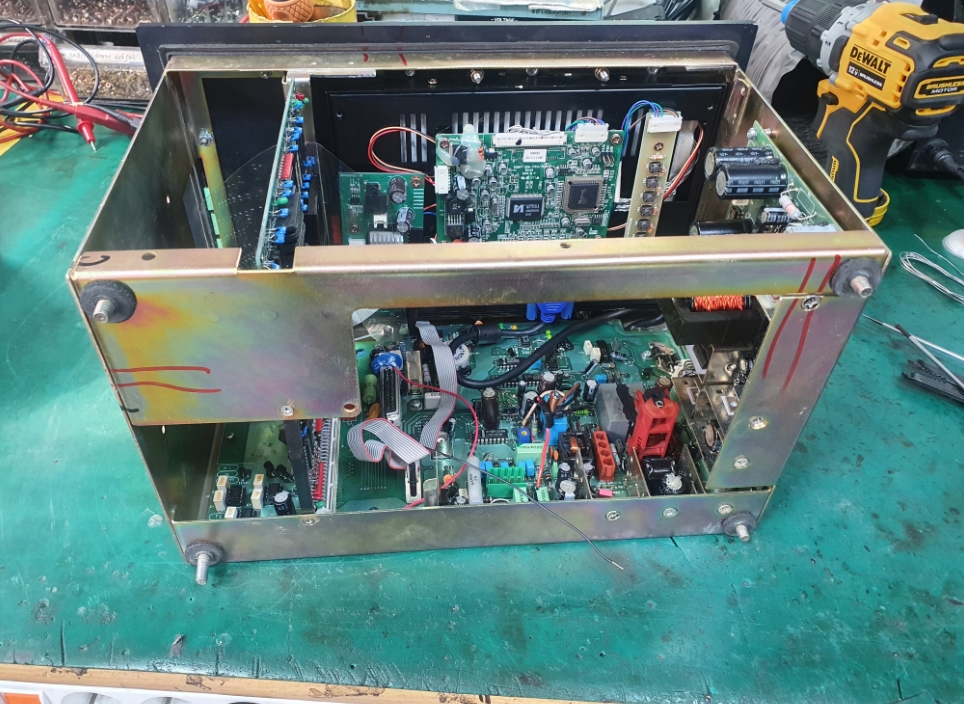

9) Liebherr CRT Monitor 전자보드 부분 제거.

10) LED Monitor 장착및 저주파수 CGA 신호입력 보드 개발

11) 저주파수 인식용 모니터보드 적용및 Programming 작업.

12) 최적의 화면 구현위한 FW 작업으로 최상의 화질구현

​

* LED Monitor로 개발 개조후 수리후 문제점 검증위한 테스트시 화질 좋으며,

화면 잘나옴.

​

​** 동일한 LIEBHERR LICCON KONSOLE 3 Monitor 개발 개조,점검시

기술적인 도움이 되기를 바랍니다.

​

** 모니터 수리. 개조. 개발 전문

디에스텍 / 경북 구미

LS XP90-TTA/AC Touch 산업용 일체형 모니터수리 팁



[ 산업용 LS산전 XP90 Touchscreen 모니터수리 ]

​

* Model : XP90-TTA/AC

* Type : LSS-XP90-TTA-AC(A).

* 브랜드 : LS.

​

* LS 터치패널 15인치 Monitor.

​

* 증상 :

1) 화면 잘 나오는데, 터치가 동작 안됨

2) 터치 화면 누르면 삑삑~ 소리남.

3) Touch 안됨으로 작업설정 불가

​

* 대책:

1) LS 산업용 Touchscreen 일체형 LCD 모니터.

2) 장기간 사용으로 인한, 터치패널 노후화로 불량 발생됨.

3) 지속적으로 동일 위치에 터치동작설정으로 Touch Panel 불량 발생됨.

4) 터치동작 불량은 Touch Panel 교체수리 진행함

5) 똑같은 Touch Panel은 확보불가로

6) 동일성능의 최신 Touch Panel 로 신호선 개조 적용하여 동작 시킴

7) 수리진행시 터치 모니터에 적용된 프로그램은 현 상태로 유지됨.

8) Touch Panel 교체적용후 Calibration 진행으로 완료함

​

* 수리후 문제점 검증위한 테스트시 터치동작 잘됨.

​

** 동일한 LSS- XP90-TTA-AC(A) Touch Monitor 수리,

점검시 기술적인 도움이 되기를 바랍니다.

​

** 모니터 수리. 개조. 개발 전문

디에스텍 / 경북 구미
