UHD LED BLU 밝기조절 Dimming 제어 구동지그 제작 팁



[ UHD LED BLU 밝기조절 구동보드 Jig 지그 제작 ]

​

1. 목 적

-. UHD LED BLU 의 밝기 조절위한 구동지그 제작

-. UHD TV 해체작업후 BLU 만 구동하기 위한 작업

​

2. 기 능

-. 50인치 UHD TV 해체후 LED BLU만 별도 구동.

-. Dimming 조절단자 추가하여 BLU 밝기 조절

-. 자체 파워 이용하여 Dimming 회로 추가하여 구현함

3. 용 도

-. 대형 TV BLU 구동및 50인치 UHD LED BLU 밝기제어 장치로 사용.

-. LED BLU 구동 : On/Off 기능, Dimming 제어기능

-. TV 완제품 해체후, 자체 적용된 파워 이용하여 밝기 제함

-. LED BLU Dimming 제어로 최대/최소밝기 구현

-. LED BLU 밝기 조정 용이및 최대밝기 범위 확장

-. UHD LED BLU Dimming 제어 신호 인가용으로 제작함.

​

** 동일한 UHD LED BLU Dimming 제어지그 제작, 수리, 점검시

기술적인 도움이 되기를 바랍니다.

​

** 모니터 수리. 개조. 개발 전문

디에스텍 / 경북 구미

의료용 모니터 DVM-4500 수리 팁

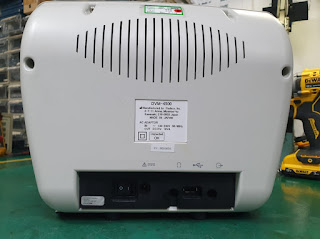

 [ 의료용 DVM-4500 Touchscreen LED Monitor ]

​

* Hadeco. Touch LCD Monitor

* Model : DVM-4500

​

* 증상 :

1) 터치동작 불안정.

2) 터치동작 되다가 안되다가 작업불가

3) Touch Calibration 실행해도 동일증상 반복됨

​

* 대책:

1) 의료용 Touch Operation LED 모니터.

2) 장기간 사용으로 인한 Touch Panel 특성 불량 발생됨.

3) Touch Panel 교체수리 필요.

4) 동일 Touch Panel 없슴으로, 성능up된 터치패널 적용

5) Touch 신호라인 재설정하여 신호Mapping 처리

6) 터치패널교체후, Touch calibration 실행하여 위치조정

7) Touch calibration 실행후, 실제동작 테스트 진행으로 완료

8) 수리진행시 모니터에 적용된 프로그램은 변경없슴.

​

* 수리후 문제점 검증위한 테스트시 화질 좋으며, 동작 아주 잘함.

​

** 동일한 Hadeco LED Monitor 수리, 점검시

기술적인 도움이 되기를 바랍니다.

​

** 모니터 수리. 개조. 개발 전문

디에스텍 / 경북 구미
