[ Professional MAKINO D9CM-01A CRT 모니터->LED 모니터로 개발,개조 진행 ]
* Type : Professional
* Model : D9CM-01A / TOSHIBA
* CNC 기기 : MAKINO

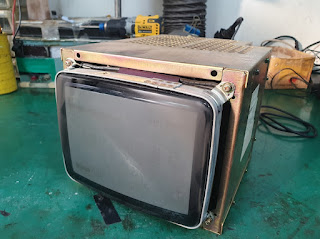

* 정밀가공 MAKINO CNC CGA CRT 모니터.
* 증상 :
1) CRT 모니터 화면 안나옴.
2) 화면 켜지는 시간이 점점 길어짐
3) 전원 ON후 3시간 이후 화면 나올때도 있슴.
* 대책:
1) Professional MAKINO CNC 기기 적용된 CRT Monitor
2) CRT 모니터 -> LED 모니터로 개발. 개조 결정함.
3) 9인치 CRT Monitor 이며, 저주파수 CGA Monitor

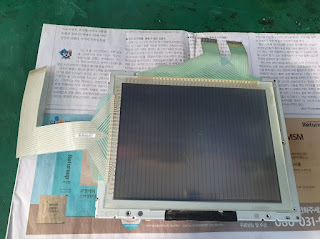

4) CRT 화면크기 유사 Size 고려, 6.5" LED Monitor로 개발 적용.
5) MAKINO 에서 출력되는 CRT 모니터신호 확인
6) 수평, 수직 24.2Khz / 57.8Hz 주파수 CGA Signal 검출.

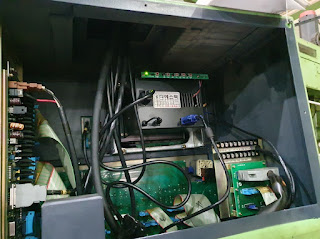

7) MAKINO 장비에서 모니터 부분만 분리후 개조 작업진행
8) CGA 모니터신호 인식 FW 작업진행.
9) 화면크기, Noise, 밝기등 프로그램 작업으로 세부사항 완료함.
10) 현장 방문시 노트북 이용하여 상황에 맞게 Display 작업 완성.
* 개발. 개조 적용한 LED 모니터 적용시, 화질성능및 밝기,선명도의 상태는
기존의 CRT 모니터와 비교하여 아주 양호하게 잘 나옴.
** 동일한 MAKINO TOSHIBA D9CM-01A CRT Monitor -> LED Moniotr 로
개발, 수리, 점검시 기술적인 도움이 되기를 바랍니다.
** 모니터 수리. 개조. 개발 전문
디에스텍 / 경북 구미
