비디오월 디지털사이니지 UH46N-E UH46F5 VM46B-U 광고용 DID 모니터 수리 설치팁

 [비디오월 LH46UHNHLBB/KR 디지털사이니지 광고용모니터 설치]

​

* Type : LH46UHNHLBB/KR

LH46UHFCLBB/KR

LH46VMBUBGBXKR

* 모 델 : UH46N-E UH46F5 VM46B-U

* 용 도 : 비디오월 광고용 모니터

​

* 불량 내용 :

1) 부주의로 인한 전면 패널 파손

2) 화면 안나옴​

​

* 대책

1) 부주의로 인한 Panel 파손 발생으로 화면 안나옴

2) 46인치 비디오월 디지털사이니지 광고용 모니터

3) LCD Panel 교체 수리 진행했으나 패널수급 불가

4) 동급 제품 구매진행후 설치 진행

5) 동일 제품 구매불가로 인하여 신제품은 두께가 다름

6) 벽걸이 장착시 두께 차이많큼 보완하여 설치작업

7) 신품 적용후 제품 정열상태 미세 맞춤작업으로 완료

8) 동일 제품 4대 동시 display하여 광고효과 최대로 함

​

* 모니터 장착후 화면 잘나옴, 제품 배열상태 아주좋음

​

** 동일한 비디오월 디지털사이니지 광고용 DID Monitor 수리 개조 점검시

기술적인 도움이 되기를 바랍니다.

​

** Display 기기 전기종. 모니터 수리. 개조. 개발 전문

디에스텍 / 경북 구미

FAGOR HR-600 MON 50/55M 9-AMB CRT모니터를 LED모니터로 개발 개조 팁

 [ FAGOR HR-600 MON 50/55M 9-AMB CRT모니터를 LED모니터로 개발 개조]

​

* Type : FAGOR HR-600

* CRT Monitor : MON.50/55M 9-AMB

* Brand : Fagor Automation (SPAIN)

* CDT : G23-125 L1 (made in ITALY)

​

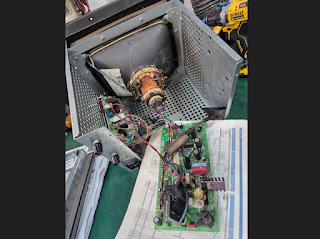

* HR-600 장비 적용된 9-AMB Mono CRT 모니터.

​

* 증상 :

1) 화면 희미하게 나옴.

2) 화면 size 작아짐 ( 조정해도 안커짐)

3) Focus 틀어져서 글자인식도 곤란함

​

* 대책:

1) FAGOR HR-600 장비 25년 이상 사용했으며, 향후 사용기간 고려하여

2) MON.50/55M 9-AMB CRT Monitor를 LED 모니터로 개발. 개조 진행.

3) 9인치 흑백 CRT Monitor 이며, 저주파수 Mono Monitor

4) CRT화면과 유사한 Size 고려 하여, 8.4" LED Monitor로 개발 적용.

5) HR-600 메인보드에서 출력되는 모니터신호 확인

6) 수평, 수직 25.7Khz / 59Hz Color Signal 출력확인

7) 디에스텍에서 개발한 AD 메인보드 데이타 활용하여 모니터 제작

8) 8.4인치 LED 모니터 장착후, 장비에 연결하여 모니터 신호 인식 FW 작업진행

9) CRT 모니터는 흑백이었으나, LED모니터 적용시 Color Monitor로 구현됨

10) 화면 Noise, 밝기,사이즈 등 모니터 FW 작업으로 세부사항 완료함.

11) 기구적인 구조에 맞게 모니터보드 장착하여 화면구현.

12) 모니터 장착시 외부 구조변경은 없슴, 내부 구조 변경으로 완료함

​

* 개발. 개조한 LED 모니터 적용시 Color화면 구현되며, 화질성능, 선명도의 상태는

기존의 CRT 모니터보다는 아주 잘 나옴.

​

** 동일한 HR-600 CRT Monitor 수리 개조 점검시

기술적인 도움이 되기를 바랍니다.

​

** Display 기기 전기종. 모니터 수리. 개조. 개발 전문

디에스텍 / 경북 구미
