24인치 LCD Monitor 수리 팁

[ 24형 LCD Monitor 수리 팁 ]

* 모델명 : LUV2401.
* 브랜드 : Luview.
* 제조자 : 소보비젼.

* 불량 내용 : 딱딱 소리가나며, 전면 전원LED 깜박거림.

* 원인및 조치사항 :
1) 전원 컨트롤부 2차 출력단 전자회로 불량.
2) AD 보드 전압 정류단 전자부품 노후로 인한 화면 안나옴.
3) 전원부 부품수리, AD 보드 전원 정류단 노후 부품 제거및 신품 적용.

* 전원부 및 AD 보드부 수리후 시험시 화면 잘나옴.


** 동일한 모니터수리및 개조, 점검시 기술적인 도움이 되기를 바랍니다.

디에스텍 / 경북 구미

FANUC 산업용 CRT 모니터수리 팁

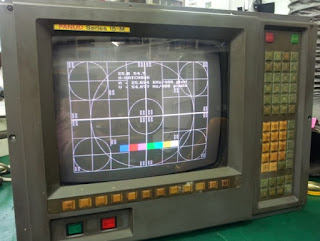

[ FANUC 산업용 14인치 CRT모니터 수리 팁 ]

* Type : 14인치 CGA CRT Monitor
* Model : TX-1450AB5
* 제조사 : FANUC. 화낙 장비.
* 브랜드 : FANUC Series 15-M.
* 제작 : Chassis Family 14x59-1.

* 산업용 FANUC 장비에 적용된 14인치 저주파수 CRT 모니터.

* 증상 :
1) 화면 나오다가 갑자기 안나옴.
2) 이후 다시 전원켜면 잠시동안은 화면 나오다가 꺼짐.

* 대책:
1) 고압발생부 전자회로 불량으로 인한 Hold-down 발생으로 화면 꺼짐.
2) 전원 2차 출력단 B+ 전압 불안정으로 인한 문제발생.
3) Monitor Signal generator 로 신호인가하여 화질성능 검토함.
4) 전반적으로 부품의 노후가 많이 된 상태이나, 수리후 상당기간 사용가능 판단됨.
5) 추후, 문제가 발생하면 LCD 모니터로 개발, 개조 방법을 고려함.


* 신호 연결후,
White Balance, Focus , 발기 등은 미세 조정으로 화질상태를 최적화 시킴.

** 동일한 모니터수리및 개조, 점검시 기술적인 도움이 되기를 바랍니다.
디에스텍 / 경북 구미

Philips Medical용 15인치 CRT 모니터수리 팁

[ Philips 의료용 15인치 CRT모니터 수리 팁]

* Type : 15인치 Color CRT Monitor
* Model : MCMD02AA
* 제조사 : Philips
* 브랜드 : Philips Medical 초음파 장비용모니터.
* 제작 : October 2006.

* 병원 의료장비 초음파 긱기에 적용된 15인치 CRT 모니터.

* 증상 :
1) CRT 화면이 좌,우로 Noise 발생으로 글자 인식이 어려움.
2) 화면이 나오지 않아서 재 부팅하면 또 일정시간 화면 나옴.
3) RGB Signal, BNC input ( Composite Signal input 기능)

* 대책:
1) 모니터 전원부 1차,2차 출력단 전자부품 불량으로 수리.
2) 수평 편향 발진단 회로부분 불량으로 인한 화면 Noise 발생부분 수리.
3) 고성능 모니터로, 수직/ 수평 사이즈 조정 단자는 별도로 없슴.
4) White Balance 조정기능도 자체 보정기능이 있슴
5) 수리후 Focus, Convergence 등 기본 조정단자를 재 설정함.


* 의료용 기기 연결용으로 제작된 CRT 모니터로 화질 성능은 월등히 우수하며,
수리후 Focus 등은 미세 조정으로 화질상태를 최적화 시킴.

** 동일한 모니터수리및 개조, 점검시 기술적인 도움이 되기를 바랍니다.
디에스텍 / 경북 구미
