JAGENBERG PCS9100 PCS9000 HLD0909-020010 모니터 개발개조 팁

 [ PCS9100 HLD090021 LCD 모니터->LED 모니터로 개발,개조 ]

​

* Type : JAGENBERG

* Model : PCS9100

* 적용 Panel : HLD090021-020010, Hosiden

​

* 산업용 제조공정 Operation Consol 모니터.

​

* 증상 :

1) 화면 액정 멍

2) 멍자국 커지고, 멍 개수 늘어남

3) 멍자국 부분 글자 인식 불가로 작업곤란

​

* 대책:

1) Hosiden HLD090021 적용된 LCD Monitor 멍 발생

2) Hosiden Panel 재고 없슴으로

3) LCD 모니터 -> LED 모니터로 개발. 개조 결정함.

4) 화면크기 유사 Size 고려, 8.4" LED Monitor로 개발 적용.

5) 메인보드 모니터 출력신호 검출, 저주파수 CGA Monitor

6) 수평, 수직, R, G, B CGA Signal 검출.

7) Hosiden Panel 모니터 부분만 분리후 개조 작업진행

8) CGA 모니터신호 구현위한 모니터 프로그램 적용.

9) 화면크기, Noise, 밝기등 프로그램 작업으로 세부사항 완료함.

10)현장방문 설비 연결후, 화면 상황에 맞게 Display 작업 완성.

​

* 개발. 개조 적용한 LED 모니터 적용시, 화질성능및 밝기,선명도의 상태는

기존의 Hosiden Panel 화면과 비교하여 일부 color 화면으로 잘 나옴.

​

** 동일한 JAGENBERG PCS9100, PCS9000

Hosiden Panel HLD090021-020010 적용된

LCD Moniotr 개발, 개조, 수리, 점검시 기술적인 도움이 되기를 바랍니다.

​

** 모니터 수리. 개조. 개발 전문

디에스텍 / 경북 구미

Proface 3180021-04 GP2501-SC11 HMI 모니터수리 팁

[ Proface 터치스크린 모니터수리 ]

* Model : Proface. 3180021-04

* Type : GP2501-SC11

* 제조사 : Digital Electronics Corp.

* 브랜드 : Pro-face.

​

* Proface HMI Monitor.

​

* 증상 :

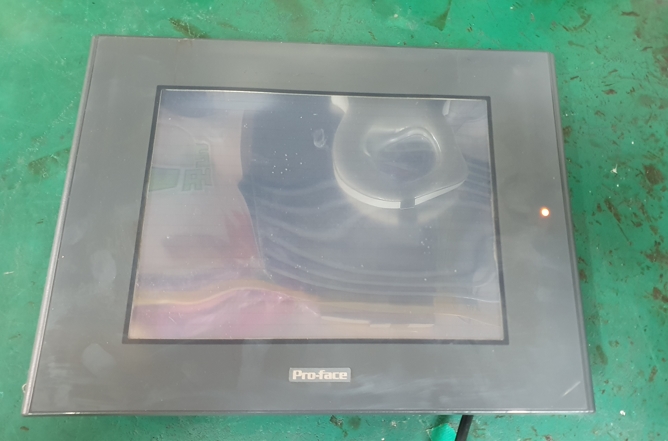

1) 화면 안나옴

2) 전면 LED 주황색 켜짐

* 대책:

1) Pro-face Touchscreen HMI LCD 모니터.

2) 장기 사용으로 인한 전자부품 노후됨.

3) LCD Panel BLU 불량 교체수리

4) 고압 인버터 수리

5) 전원부 출력단 수리

6) 수리시 모니터에 적용된 프로그램은 현상태로 유지됨.​

​

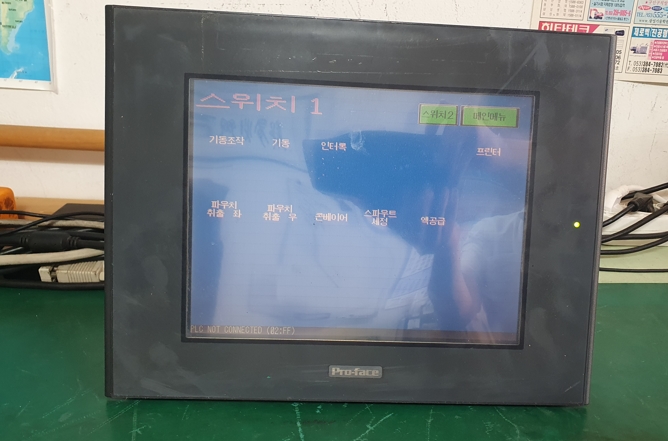

* 수리후 문제점 검증위한 테스트시 화면 잘나옴

​

** 동일한 Proface 3180021-04, GP2501

Touch HMI Moniotr 수리, 점검시 기술적인 도움이 되기를 바랍니다.

​

** 모니터 수리. 개조. 개발 전문

디에스텍 / 경북 구미
