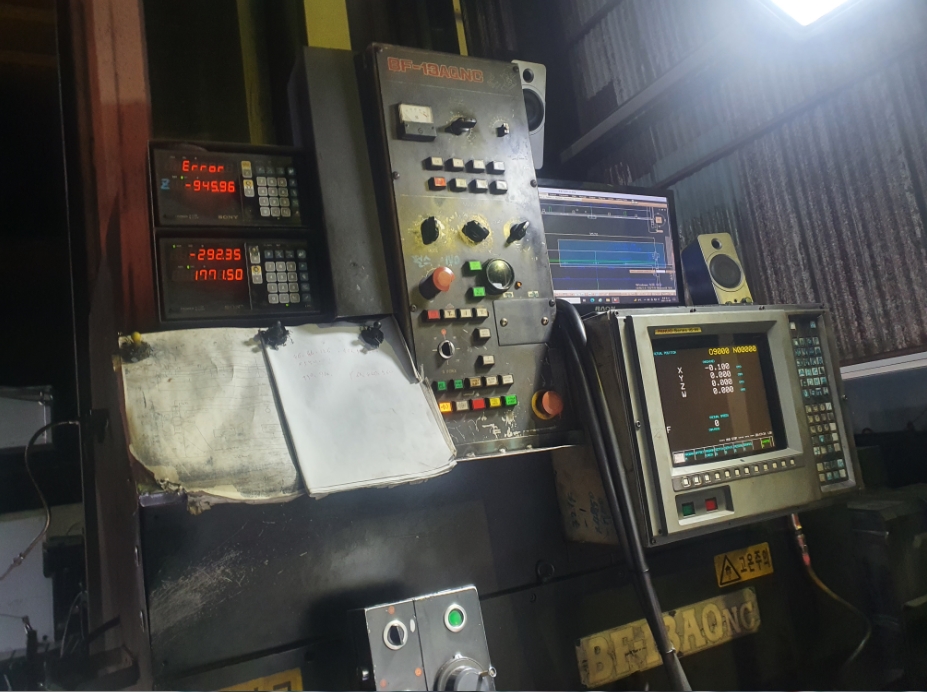

[ FANUC Series 15-M SHIBAURA BF-13AQNC TX-1450AB5 CRT모니터->LED 모니터로 개발,개조 진행 ]
* Type : FANUC Series 15-M
* 명 칭 : SHIBAURA BF-13AQNC
* CRT Monitor : TX-1450AB5. 14X59-1
* 모니터 제작 : Matsushita Electric Industrial Co.
* FANUC Series 적용된 CGA COLOR CRT 모니터.
* 증상 :
1) 화면 안나옴.
2) 화면 떨림, 희미함 등등 전조증상 나타남.
* 대책:
1) SHIBAURA BF-13AQNC TX1450AB5 CRT모니터 ->LED 모니터로 개발. 개조.
2) 14인치 TX-1450ABA CRT Monitor 이며, 저주파수 CGA 신호가 출력됨.
3) 화면크기 고려 하여, 12.1" LED Monitor로 개발 적용.
4) 수차례 유사 FANUC Series 모니터 개발, 개조 경험으로 개발된 모니터 준비됨
5) 현장 출발전에 사진자료등 보를 제공 받아서, 당일로 개조 적용 마무리 함.
6) 모니터 Signal 입출력 Pin-map 확인후 Sinal Cable 자체 제작함
7) 모니터 전원 케이블및 신호케이블은 CRT Monitor에서 일부 이용함.
8) LED 모니터 화면 구현 위하여, FW 프로그램 미세조정 으로 완료함.
9) 상기 CNC기기 전용으로 케이스 설계, 제작한 Monitor로 쉽게 장착 가능함.
10) 문제 발생 통보 받은후 당일 바로 완료시켜 정상 작업가능 하도록 함.
* 개발. 개조 적용한 LED 모니터 적용시, 화질성능및 밝기,선명도의 상태는
기존의 CRT 모니터와 비교하여 아주 양호하게 잘 나옴.
** 동일한 FANUC Series 15-M CRT Monitor -> LED Monitor로 개발 개조, 점검시
기술적인 도움이 되기를 바랍니다.
** 모니터 수리. 개조. 개발 전문
디에스텍 / 경북 구미
