GEA 0005-4050-810 C-F6N570084 Operator Panel수리 팁

[ GEA Westfalia Separator Touch Panel 모니터 수리 ]

​

* Type : GEA Westfalia Separator

* 1P : 0005-4050-810

* S : C-F6N570084

​

* 증상 :

1) 화면 안나옴.

2) 희미하게 나오다가 갑자기 안나옴

3) Touch 동작은 잘됨

​

* 대책:

1) 산업용 Operator Panel Touch 모니터.

2) 장기간 사용으로 인한 화면 안나옴 불량 발생됨.

3) LCD Panel Backlight 불량.

4) 고압 Inverter 불량 발생

5) backlight 신품으로 교체

6) Inverter회로 고압FET 불량수리

7) Touch 동작은 잘됨으로 변경사항 없슴

8) 화면밝기 성능 up으로 화면특성 좋아짐.

​

* 수리후 문제점 검증위한 테스트시 화질 좋으며, 동작 아주 잘함.

​

** 동일한 GEA Operator Panel Monitor 수리, 점검시

기술적인 도움이 되기를 바랍니다.

​

** 모니터 수리. 개조. 개발 전문

디에스텍 / 경북 구미

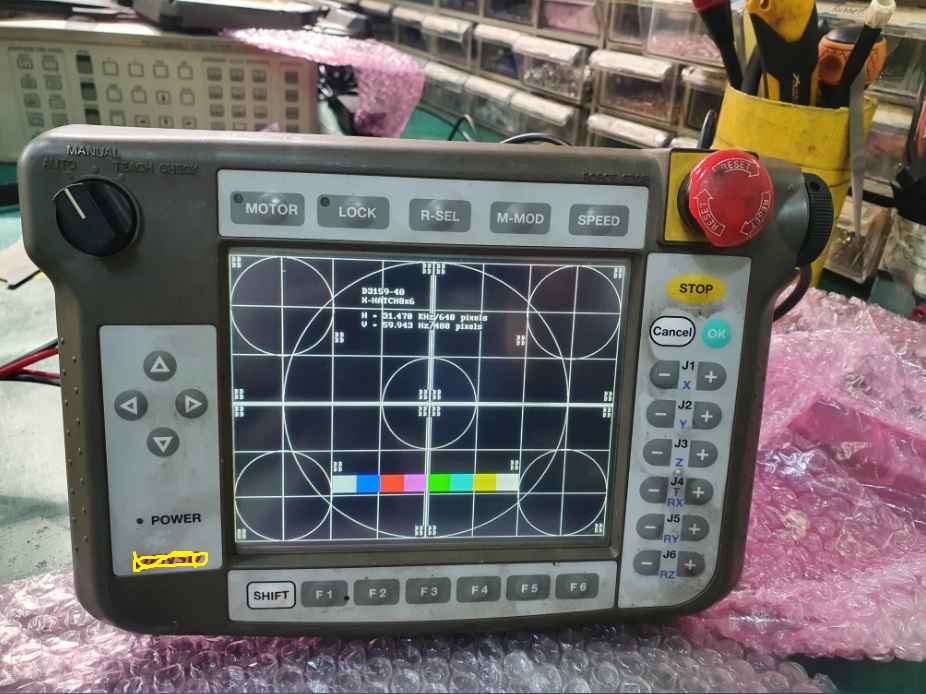

Pendant TP-RC5-1 LED 모니터로 개발,개조 팁

[ Pendant TP-RC5-1 LED 모니터로 개발,개조 ]

​

* Model : TP-RC5-1

* 명 칭 : Pendant

* Type : 410110-0190

* LCD Panel : NL6448BC20-08E

​

* 펜던트 적용된 6.5" LCD -> LED 모니터로 개발 개조.

​

* 증상 :

1) 화면 안나옴.

2) 화면 떨림, 노이즈 발생으로 글자 인식안됨

​

* 대책:

1) Pendant 화면 LCD모니터 -> LED 모니터로 개발. 개조 진행함.

2) 6.5인치 Monitor 이며, 저주파수 CGA 신호가 출력됨.

3) 동일 화면크기의, 6.5" LED Monitor로 개발 적용.

4) Pendant 모니터 메인보드 전원단, LCD Signal 불량 .

5) 오실로스코프 이용 모니터 신호 확인(H/V Sync, Video Signal)

6) 신호 확인후 LCD Panel 제거후 LED Monitor 장착함

7) LED 모니터 화면 Display 위하여, FW 프로그램하여 화면 구현함.

8) 펜던트 외관 변형 없슴, 외부 버턴및 터치기능은 기존과 동일함

​

​

* 개발. 개조 적용한 LED 모니터 적용시, 화질성능및 밝기,선명도의 상태는

기존의 LCD 화면과 비교하여 아주 양호하게 잘 나옴.

​

** 동일한 Pendant LCD 화면 -> LED Monitor로 개발 개조, 점검시

기술적인 도움이 되기를 바랍니다.

​

** 모니터 수리. 개조. 개발 전문

디에스텍 / 경북 구미
