TECHMIRE XYCOM Automation 모니터 개조 적용 팁

[ TECHMIRE 장비용 XYCOM Automation 모니터 개조 ]

* 장비명  : TECHMIRE
* 제조사  : XYCOM. 24NTX
* 브랜드  : XYCOM AUTOMATION.
* TECHMIRE 장비에 적용된 모니터.

* 증상 :
   1) 모니터 화면 글씨 깨져서 나옴.
   2) 원래 모니터 고장으로 외부에 거치하여 사용중

* 대책:
    1) XYCOM LCD Monitor 화면 글씨 깨짐 불량은 AD보드 칩셋불량임.
    2) 장비 사용 고려하여, 기기에 맞게 모니터 개조 적용 결정함.
    3) 제거한 모니터 구조에, 12.1" LED Monitor 장착 하기가 적함함.
    4) 보유중인 모니터로 화질성능 우선 확인함.
    5) 장비에 적용할 모니터 구조 확인후 케이스 설계 제작함
    6) 기존 모니터 제거후 맞춤 설계 장착.

** 맞춤설계로 제작 적용후 화질성능및 외관 구조는 아주 좋은 상태가 되었슴.

** 동일한 산업용 모니터. CRT모니터, 컴퓨터 수리 점검시 기술적인

   도움이 되기를 바랍니다.

디에스텍 / 경북 구미

2MF1121CTN07 Balance Control 기기 CRT Monitor -> LED Monitor 개발 개조 팁

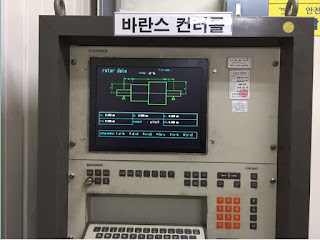

[ 원재료공장 바란스컨트롤 기기  CRT모니터->LED 모니터로 개발,개조 진행  팁 ]

* Brand  : SCHENCK
* Type   : CAB690-H39
* Type   : HS3B/TEC
* CRT Monitor : UNIPO. 6120 Michelstadt
* Model  : 2MF1121CTN07

* Balance Control 기기 운전용  CGA CRT Monitor.

* 증상 :
    1) CRT 모니터 화면 안나옴.
    2) 1차 수리업체의뢰 하였으나 수리못하고 입고된 제품임.

* 대책:
   1) 모니터 장기간 사용으로 인한 전반적으로 부품 노후되어 불량 발생됨.
   2) CRT Monitor 수리검토결과, 고압 FBT 불량확인 함.
   3) FBT는 모니터 전용부품으로 부품확보 불가상태임.
   4) 따라서 LED Monitor로 개발.개조 결정
   5) Color CRT Monitor 이며, CGA 저주파수 모니터 임
   6) 적용된 CRT Monitor Size 고려 하여 12.1" LED 모니터로 개발 결정.
   7) 고성능Oscillope 로  수평/수직/Vidoe 신호 검출및 분석
   8) 수평/수직 저주파수 20.4KHz / 49.6Hz 신호 인식 Monitor 개발.
   9) 화면 성능 구현 보드개발및 기존키이스 장착형 모니터 설계 적용.
  10) Monitor Signal Generator 이용하여, 화질 구현후 현장 적용시험.
  11) 적용 모니터의 외관 구조는 변경없이, 화면만 LED Monitor로 설계적용
  12) 1차 현장 출장시 신호검출및 화면 구현후, 2번째 현장출장으로 케이스까지 적용 완료함.

*  개발. 개조 적용한 LED 모니터가, 화질성능및 밝기,선명도의 상태는
    기존의 CRT 모니터와 비교하여 아주 양호하게 잘 나옴.

** 동일한 산업용 모니터 수리, 점검시 기술적인 도움이 되기를 바랍니다.

디에스텍 / 경북 구미
